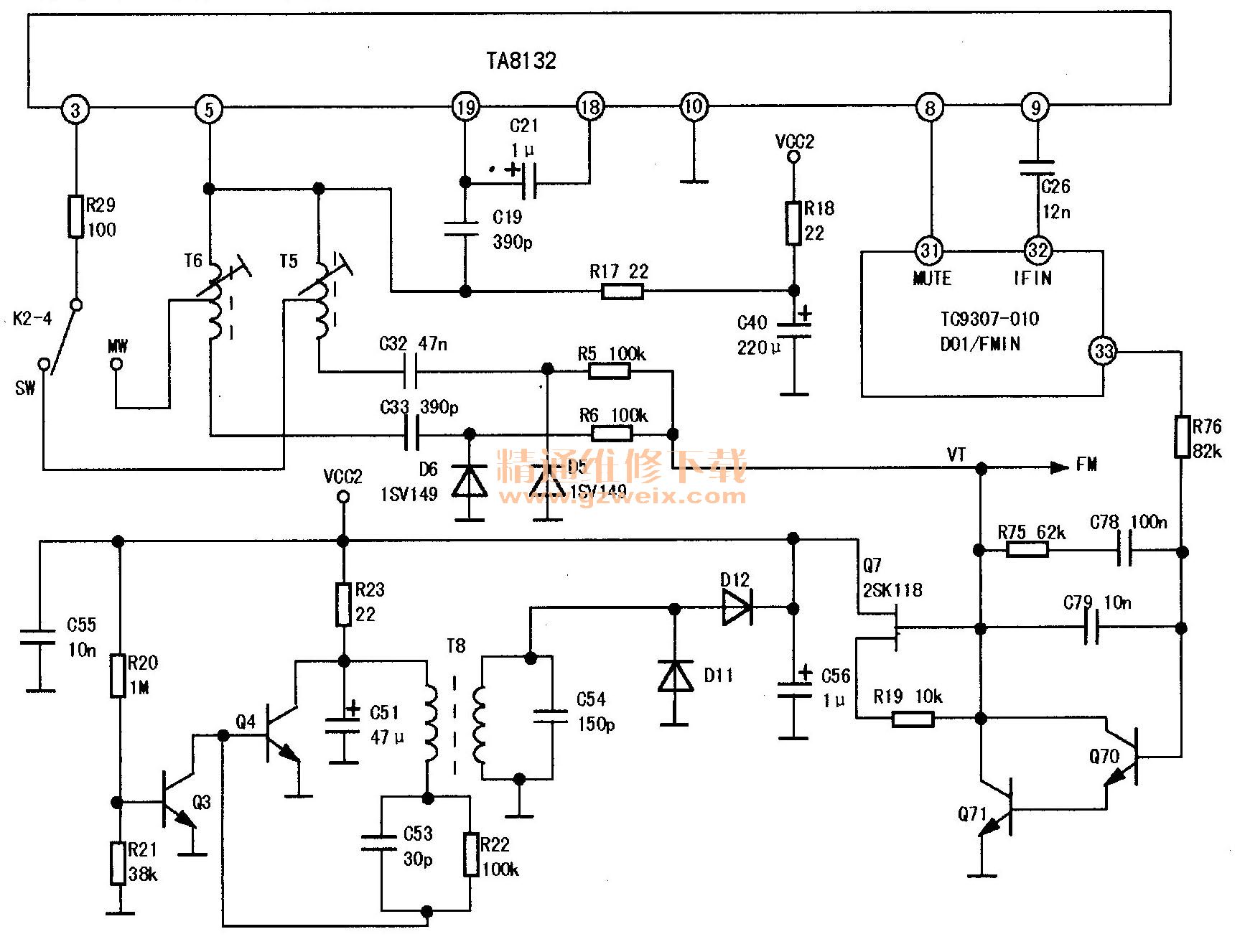

德生PL737型数字调谐收音机，接收部分由变容二极管代替传统的四联空气可变电容组成调谐回路，经IAP722（FM调谐高放）、TA8132（优质FM、MW、SW中放及检波）组成FM高放、中放、立体声解码以及AM高放、中放检波后，由双声道功率集成电路CXA1622放大推动扬声器或耳机。控制部分为东芝单片PLL数字调谐专用集成电路TC9307-010，其内部含有130MHz的FM预置分频器，PTS控制器及LCD液晶屏驱动器，所以仅用一片TC9307-010就可构成完整的数字调谐控制系统。因而该收音机电路简洁，适应于整机微型化。主要电路见图1。

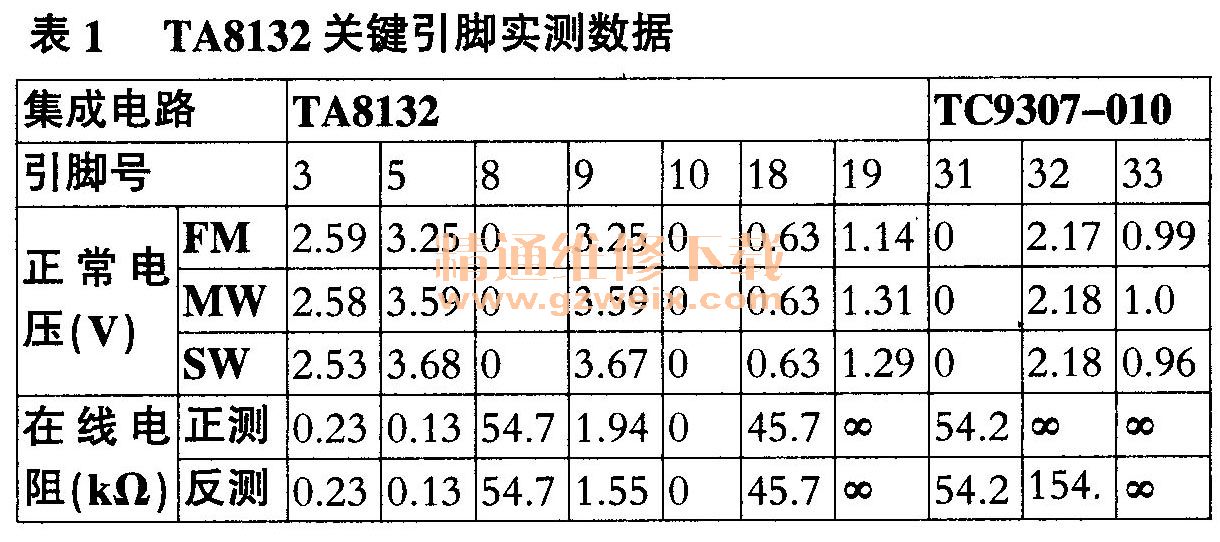

    因类似电路已经有文章介绍过，故本文对该电路原理不作分析，图1中相关集成电路引脚实测数据如表1所列（DT890D数字表DC20V或20kfl档侧得），供检修时参考。下面主要介绍其常见故障的处理。

    例1：开机数分钟后，FM、MW、SW波段均有逃台现象，其他正常。
    分析检修：此故障与IAP722、TA8132及外围电路元件变质、引起本振频率漂移或VT调谐电压不稳有关，考虑到三个波段都有同样故障，多与调谐电压VT相关。为快速检查，在发生故障时，用万用表测Q7调谐电压VT，发现读数有缓慢下降现象，检查相关电容C51、C55、C56均正常，怀疑是Q7本身性能变差引起的VT电压不稳。用一只良好的N沟道场效应管2SK118更换后，故障排除。
    小结：晶体管的性能（如穿透电流变大等）很难用万用表准确判断，采用替换法试验，可少走弯路，快速查出故障。

    例2：自动搜索时能静音，但不能自停。
    分析检修：由于客波段均不能自停，而静噪控制正常，故障一般出在DC/DC升压电路或低通滤波器。在自动搜台时，测Q70、Q71集电极电压，发现仅在0.6V～1.2V之间变化，说明是DC/DC升压电路工作失常。测限流电阻R23上的VCC2电压为正常值4.1V，而滤波电容C51正极仅有1.8V左右的波动电压。查看C51时，发现胶垫底部有大量电解液溢出。用一只47μF/16V的φ4rnm小体积电解电容代换后试机，故障现象消失，收音机搜索功能恢复正常。
    小结：电解电容漏液、漏电现象较多见，有时还会出现电解液干涸或铝箔因毛刺短路的故障。在更换时，最好使用担电容代换，因其不但可以防止上述故障，还可以起到提高音质的作用。另外，外溢的电解液应彻底清理干净，防止造成其他元件焊脚间短路、漏电而引发新的故障。
    例3：自动搜台时不能停止。
分析检修：在自动搜索过程中， TA8132⑨脚输出中频计数信号，经C26加至CPU的32脚，由CPU检出停止搜索信号。查C26、TA8132⑨脚、CPU的32脚焊接良好时，用好的电容代换C26，故障依旧。细看印刷线路铜箔，发现C26的一脚焊盘处有细微裂纹。用电烙铁吃锡点焊后试机，故障排除。
    小结：紧凑结构线路板上元件密集，印刷铜箔线条较细，容易出现翻皮、断裂故障，检查时应加以注意。

    例4：在自动搜台时，FM、MW、SW波段均不能自动停止，但LCD屏上能显示出设置频率。
    分析检修：自动搜索时各波段频率能循环变化，但不自停锁存，无台。测VT调楷电压始终在14.5V不变化，分析故障出在各波段的公共电路部分。测CPU的33脚电压正常（见表1）、测Q70基极电压为0V，在线测Q70、Q71正、反间电阻正常。测耦合电阻R76阻值为无穷大（正常应为82kΩ），说明R76内部开路。用一只82kΩ/16W的电阻代换后，故障排除。
    小结：有屏显不自停故障一般与CPU无关，通过测量VT调谐电压便可迅速缩小故障范围，并排除故障。

    例5：在自动搜台时，不能静音，也不自停。
    分析检修：CPU的31脚输出静音信号，一路加到TA8132⑧脚，另一路经R25加到立体声功放电路CXA1622音量控制端14脚。在自动搜索时，CPU的31输出高电平静音信号，一方面经TA8132⑧脚将其内部IF输出开关打开，使中频信号从⑨脚输出，通过C26加到CPU的32脚，被CPU计数后识别出10.7MHz（FM）或450kHz（MW及SW）中频而控制自停。在此搜台过程中，功放CXA1622的14脚被静音。因CPU损坏的可能性较小，重点检查31脚外围电路，发现系排线断脱。重新焊好后故障排除。
    小结：该收音机CPU控制系统和收音板采用排线连接，由于排线较硬，几经翻折后很容易折断。
