机主称：此音箱近段时间出现一个怪现象，插上U盘后指示灯闪亮，要过一段时间音箱才有声。昨天把音箱搬到广场放音时竟然不通电了，于是前来修理。

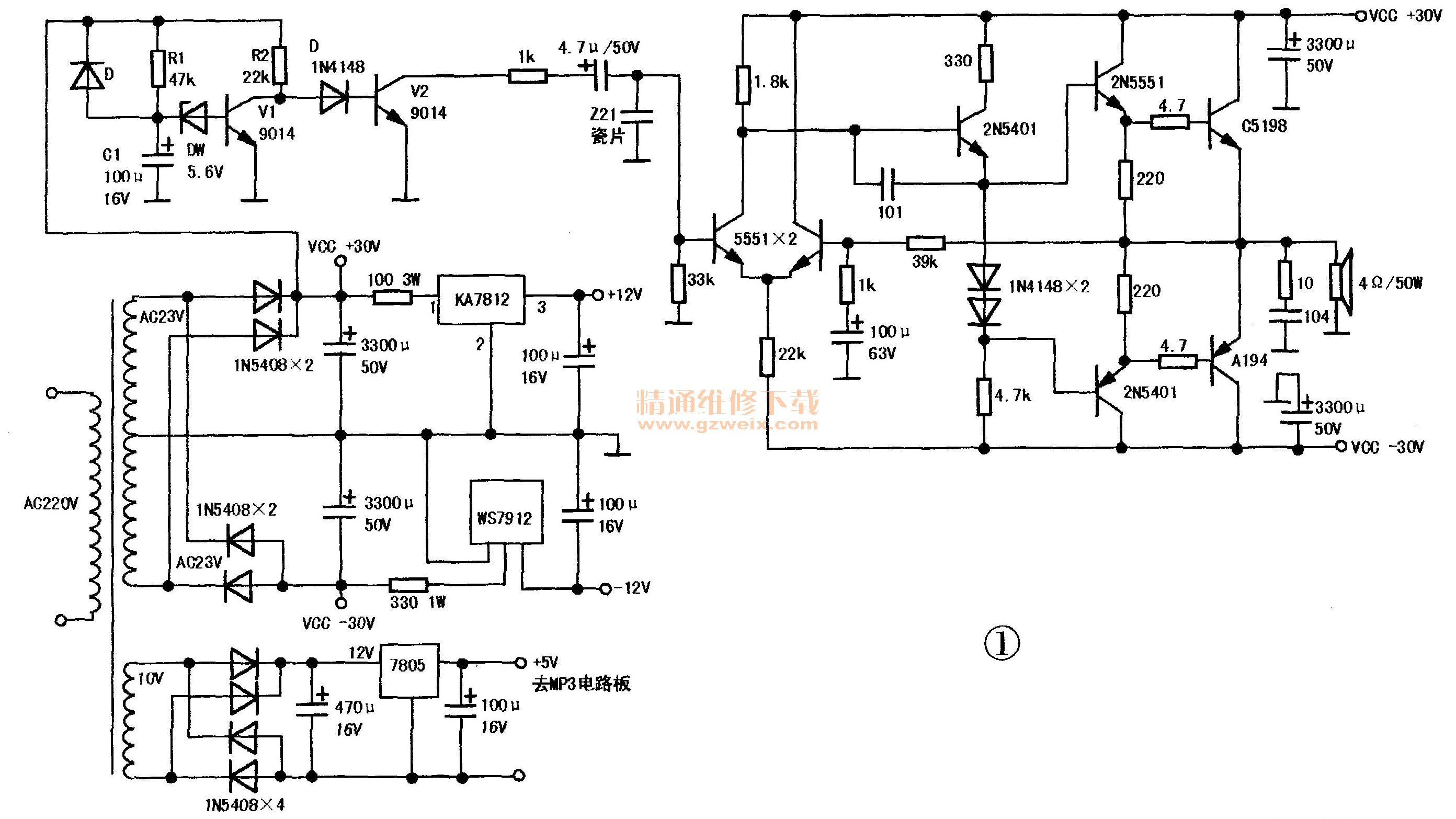

    接通音箱背部的电源开关，先测量AC220V插头两脚间的直流电阻，以判断电源变压器初级是否断路，以及保险是否断路，实测阻值为无穷大。拆开音箱后盖板，发现环形电源变压器已下坠，原因是固定螺栓松动。该变压器初、次级采用铝线绕制，变压器底部刚好碰到开关棱角部分，初级绕组连线被切断。重绕变压器后通电，果然很长一段时间都无声。为方便检修，测绘出相关电路，如图1所示。

    该功放输入端设有防噪静音控制电路。接通AC220V电源后，整流滤波电路输出±30V供电电压，功放级得电进入正常工作状态。与此同时，＋30V电压通过R2加在D2正极，由于D2和V2的b-e结在电路中处于正向串联状态，因此，V2的b-e结正偏饱和导通，V2集电极相当于接地，把前置放大板送过来的信号旁路到地，功放电路处于静音状态，扬声器中不会发出冲击噪音。另外，＋30V电压还通过R1对C1进行充电，随着充电时间增长，C1两端电压慢慢升高，当超过DW的稳压值（5.6V）时，DW击穿，V1获得偏置电压而饱和导通，将DZ正极电压拉低至近0V，D2截止，V2截止，解除静噪，功放输人端获得音频信号。
    在路测得C1有充放电现象，而R1的在路阻值已远大于47kΩ，这明显异常。用一只68kSl电阻代换R1后试机，故障排除。
