四、故障检修实例
例1:一台海信LED46K360X3D液晶彩电,HDMI无图像。
分析检修:该机有两个HDMI接口,即HDMI1、HDMI2。从HDMI2接口输入信号,图像正常,这说明故障部位在HDMI1接口电路中。对比测量HDMI接口15脚~19脚外接压敏电阻,发现RV31、RV33、RV34开路,如图6所示,换新后故障排除。
例2:一台三星UA55ES6100-JXXZ液晶电视,通过HDMI线连接WIN7系统的电脑,图像没有声音。
分析检修:通过HDMI线连接高清机顶盒试机,图像、声音均正常,这说明电视机无问题,故障原因应是电脑中的“播放设备”设置错误。
用鼠标右键单击电脑界面右下角的喇叭图标,选择歼播放设备”,如图7所示,单击鼠标左键。在连接HDMI线的状态下,窗口中应有两个选项,如图8所示,选择有“SAMSUNG”标志的选项,单击鼠标右键,并选择“设置为默认设备”即可,如图9所示。
如果在上一步的窗口中只有“扬声器”选项,那就说明该电脑没有安装最新的显卡驱动,这时应先安装相应的驱动程序,然后再进行设置。
例3:一台犯英寸的清华同方液晶电视,通过HDMI线与电脑连接,另外电脑还通过VGA线与一台19英寸的LCD显示器连接,并将电脑的显示方式设置为“双屏扩展”,开机后,电视图像正常,但无伴音。
分析检修:该电脑的操作系统是Windows XP,显卡是RadeonHD4650,音频信号来自RadeonHD4650内置的音频单元电路,怀疑电脑主机没有从HDMI接口输出音频信号。打开音频控制面板,发现音频设备显示的是主板集成的ReaLTEk HD声卡,这显然不正常。
正常使用时,电脑音频设备中还应显示“ATI HD Audio”设备,但本机没有。重装安装显卡驱动后,“ATI HD Audio”设备出现在了音频设备一栏中,看来是驱动文件丢失导致ATI HD Audi。设备消失。随后在音频控制面板中将“ATI HDAudio”设置为默认设备,并选择“只适用默认设备”,重启电脑后,故障排除。
例4:一台海信TLM47T08GP型液晶彩电,用HDMI线连接XBOX360型游戏机,只有图像没有声音。

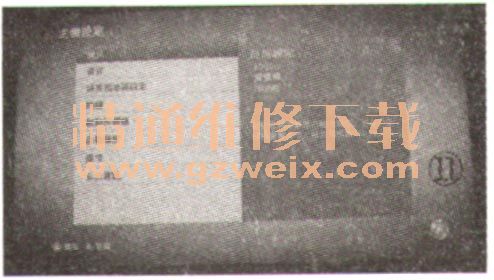

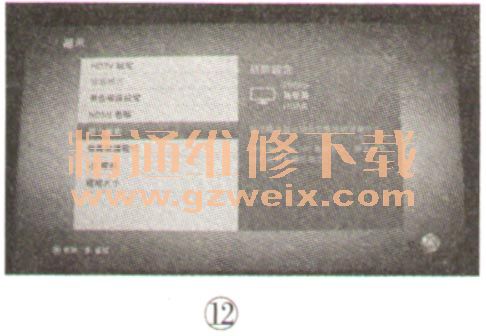

分析检修:该故障的原因是游戏机的视频选项设置错误,其正确的设置方法如下:先对游戏主机开机,将光标移到“系统设定”项中,如图10所示,进入主机设定选择“显示”,如图11所示,选择“显示搜索”并进入,如图12所示,将“显示搜索”设为“停用”,在随后出现的对话框中选择“是”,如图13所示,最后再重新开机即可。
例5:一台创维的40L98SW液晶彩电,用HDMI线连接先锋DV-490AV-G型DVD,只有图像没声音。
分析检修:经过检查,彩电与DVD机的相关设置均正确。难道两者的版本不一致?电话咨询电视厂家售后服务人员得知:该型彩电采用的是HDMI 1.1版,而这台DVD机采用的HDMI 1.2版。因电视机HDMI版本过低,而无法接收到高版本的声音信号。
