根据 PZ-8 型仪表的极性开关和基准放大器的电路工作原理，检修上述故障时，先采用测量“电压法”检查基准电压源 VZ3 和 VZ4 两端前电压是否正常 (UZ=6 V)，如果没有问题，再继续检测 +48 V、+18 V、-12 V 的直流电源电压是否正确。
如果电源电压都是正常的，再进一步采用“改变现状法”，即扳动仪器面板上的电压校准开关到 +1.0186 V或 -1.0186 V 部位，同时测量运算放大器 Nl 的反相输入端“2”和“0 V”点之间的电压值及其极性的变换情形。设测量结果有“-”电压而无“+”电压，则表明开关管VT9 或 VT11 之一有问题。因此，只能测量正电压而不能测量负电压，需进一步采用“测试器件法”予以确定。如果测量结果有“+”的和“-”的电压输入，可继续测量基准放大器的输出端(即 VT2 的发射极)和“0 V”点之间的电压值及其极性的变换情形。设测量结果是：无论仪表面板上的电压校准开关扳置于 +1.186 V 或 -1.0186V 部位，基准放大器都是输出 +2 V，则表明集成运算放大器 Nl(FC3B)有问题。
因为输出基准电压 Er，不足 4 V，则数码网络必须输出更大电压“砝码”，才能接近被测电压 uX的数值，所以校准 +1.0186 V 时显示的电压数字就偏大；反之，正是因为在测量负电压时，基准放大器还是输出 +Er，通过比较与逻辑判别，所有的正电压“砝码”都将被去掉，从而显示出 -0.0000 V，所以不能测量负电压。检修时可采用“器件替代法”，即使用新的相同型号集成运算放大器，以替代原来的集成电路，就能排除产生故障的原因。
2. 个别数字“定码”
例如, 一台 PZ-8 型直流数字电压表的故障现象是：无论在调零或进行±1.0186 V 电压校准时，都有一位数字出现“6”的定码，即无法正确调零，又影响电压测量的准确度。
（1）仪表故障的检修，还是要从分析电路工作原理

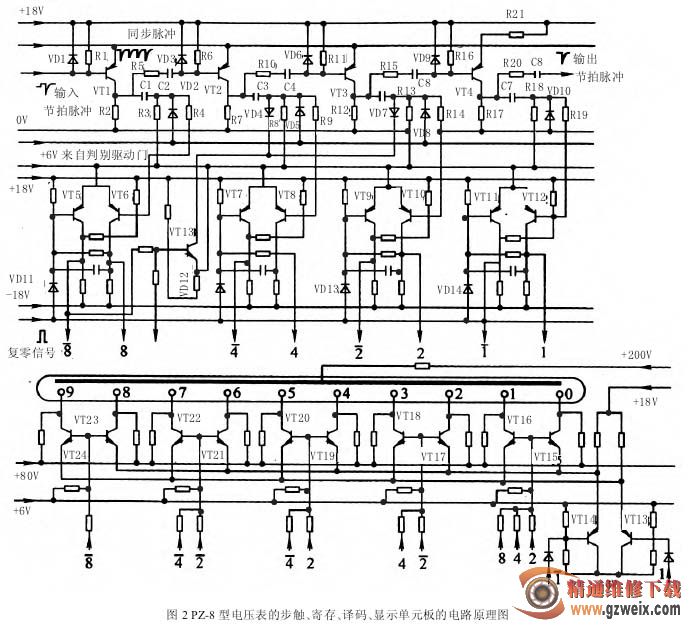

入手。如图 2 所示为 PZ-8 型电压表的步触、寄存、译码、显示单元板的电路原理图。这里，VTl～VT4 是单元板上环形步触电路的四级阻容耦合射极触发的脉冲放大器，VT5～VT12 是四组按“8、4、2、1”进制编码的寄存双稳电路；VTl3～VT24 是相应的译码显示电路。
通过对有关单元板的环形步触电路、寄存双稳、译码显示电路等工作原理的分析，产生个别数字定码的故障原因可能有两种情况：一种是由于相应数字的显示开关管(如 VT21)的集电极和发射极之间击穿短路，或者它的集电极穿透电流（Iceo)过大所造成；另一种是由于相应“权”位的寄存双稳只有“加码”作用，而无“减码”作用所导致。
