检修时，可先用“分割测试法”予以判断，即脱焊耦合电阻 R9 和 R14，以观察其反应。如果仍然显示数字6，则表明 VT2l 确实已经损坏或变值。更新器件后，即可排除故障；反之，如果脱焊 R9 和 R14 后，相应的数码管即显示“0”值，则毛病不在于译码显示电路和寄存双稳电路中。必须进一步采用“测量电压法”或“波形观测法”，检测相应单元板的环形步触电路的工作状态。前者应在静态条件下测量各级阻、容耦合脉冲放大器的工作点电压；后者应在动态条件下观测各级阻、容耦合脉冲放大器的输入与输出信号的波形。

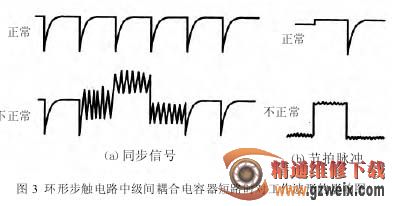

（2）设在检修个别数字定码的单元板时，采用“波形观测法”检测同步信号和各级输入节拍脉冲的波形，出现如图 3 所示的不正常情形，即同步信号中出现类似寄生振荡的不规则波形，以及第二级脉冲放大器VT2 的输入节拍脉冲波形，出现类似第一级脉冲放大器 VTl 的集电极输出正脉冲的波形，即无限幅与微分作用。再采用“测量电压法”检测各级脉冲放大器的静态工作点电压，证实 VTl、VT3、VT4 均处于截止状态，而唯独 VT2 处于导通状态。

①根据测试结果进一步分析故障的原因，只有在耦合电容器 C2 出现严重漏电或击穿短路时，才会出现上述的反常波形及导通状态。因为 C2 短路了就没有微分作用，并且 +18 V 的电压将通过 R6、R5、R2 形成回路，其在 R5 上的分压值对 VD3 是反向偏置，使 VD3 处于截止状态，所以对 VTl 集电极输出的正脉冲没有限幅作用，但是 R6 上的分压值却构成 VT2 基极的正向偏置，使 VT2 处于导通状态。这样，VTl 集电极输出的噪声信号，便通过 VT2 的放大并叠加在发射极电路的同步信号上，因而形成如图 3(a)所示的一段不正常的信号波形，使环形步触电路和寄存双稳的功能受到干扰。
