厦华LC-19 / 22HC56液晶彩电的逆变器采用BIT3713和两对复合MOSFET舰OS场效应管）开关管组合方案，为4只背光灯提供交流高频高压。还具有过电流保护、过电压保护功能，保护电路启动时，迫使逆变器停止工作。

    一、逆变器板工作原理

    1．逆变器电路

    厦华LC-19 / 22HC56液晶彩电的背光板原理图如图1所示。它主要由背光控制电路、驱动输出与高压形成电路、保护检测电路组成。

    电源板输出的＋+12 V电源，通过连接器X1的①、②脚送到逆变器板，为逆变器电路供电；开机后，主电路控制系统向背光灯逆变器电路送去的“ON / OFF”开启电压通过连接器X1的③脚送到逆变器板；BRI亮度控制电压通过连接器X1的④脚送到逆变器板，逆变器电路启动工作，将+12 V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的4根背光灯。

    （1）背光控制电路

    背光控制电路主要由N1 (BIT3713)内、外部电路构成，在主电路板的控制下启动工作，输出两路驱动脉冲信号，去推动驱动输出升压电路，并具有过电压、过电流保护功能。

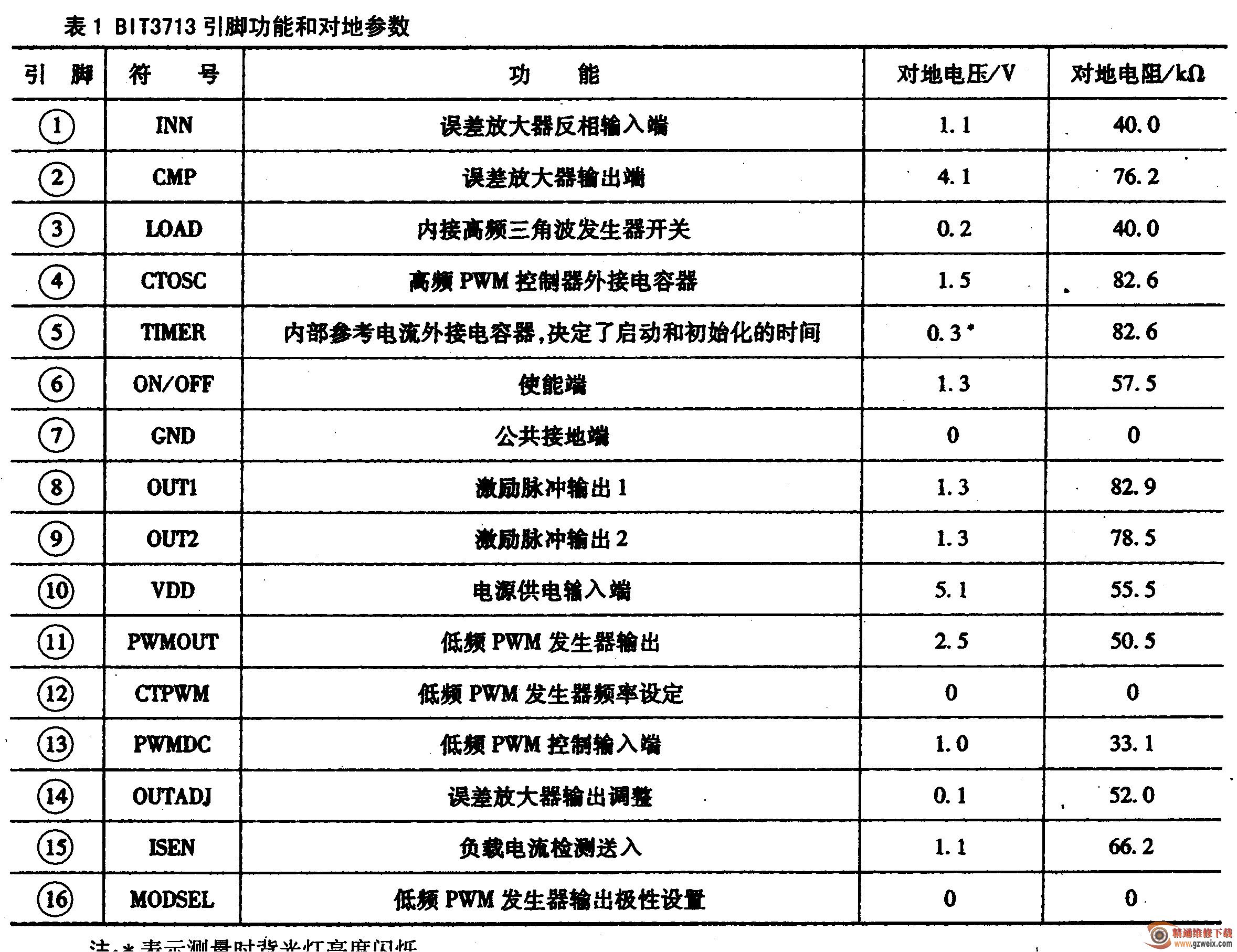

    BIT3713是BITEK公司生产的一款CCFL高压逆变PWM（脉冲宽度调制）控制芯片，有SOP-16和SSOP-16两种封装形式，引脚功能一样，但是受安装形式的限制，不能互换。芯片采用CMOSFET工艺制造，具有功耗低的特点，内置低频PWM脉冲发射器，使得控制方式更灵活；具有欠电压锁定和掉电保护电路。激励级采用图腾柱式输出，工作电压范围为4. 5-8 V，工作频率为20-400 kHz. BIT3713引脚功能和对地电压、对地电阻见表1所示。

    电源电路来的12 V背光驱动电压，：一路从X1插座的①、②脚输入到开关管N2(FDS8958A）和N3 (FDS8958A)；另一路经限流电阻R18 （560 Ω）给控制电路Nl的⑩脚，作为N1 (BIT3713)的工作电源。主板来的背光开启／关闭控制信号送到X1插座的③脚，再经电阻R1（82 kΩ）送到N1（BIT3713）的⑥脚。BIT3713启动工作，内部振荡电路产生脉冲电压，经处理控制后，从N1⑧、⑨脚输出驱动脉冲，去推动驱动升压输出电路。
