简介常用贴片电阻器(中)
来源:本站整理  作者:佚名  2013-04-21 10:19:57

表2贴片排电阻电路结构代码及等效电路对照表

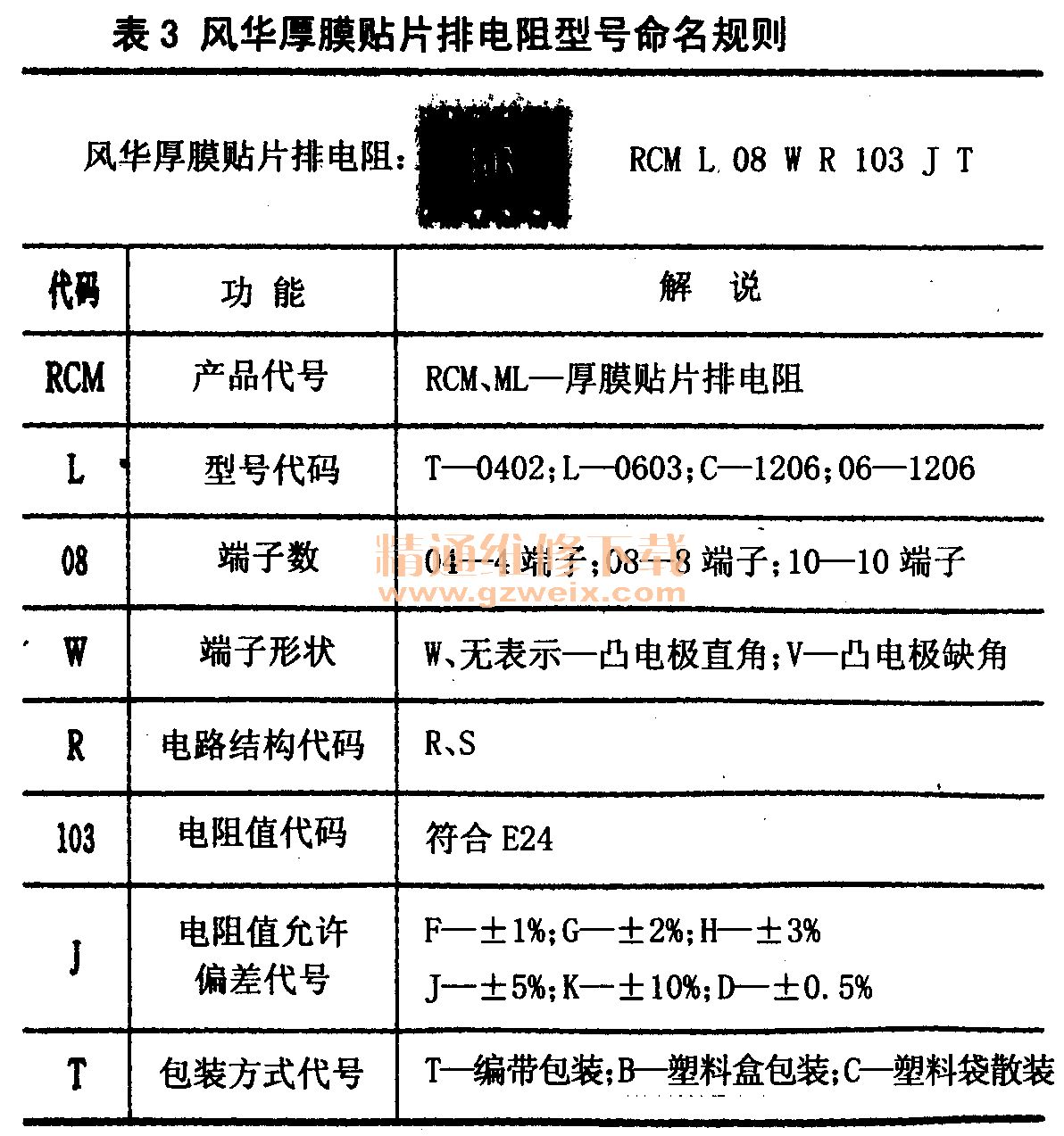

    ②此外,表3所示为风华厚膜贴片排电阻型号命名规则。表4所示为Viking贴片排电阻型号命名规则。



    三、贴片熔断器
    贴片熔断器是在电路中实现熔丝保护作用的特殊贴片电阻器。该类型贴片电阻器当电流超过一定数值时,则其电阻层快速熔断,自动切断电路电源,从而实现自动保护功能。常用贴片熔断器外形如图5所示。

    (1)贴片熔断器分类
    贴片熔断器按结构和制造工艺的不同,可分为厚膜贴片熔断器、薄膜贴片熔断器、陶瓷叠片型贴片熔断器和方管式贴片熔断器;按熔断特性的不同,可分为:超快熔断型(速熔型)贴片熔断器、快熔断型贴片熔断器、慢熔断型(延时型)贴片熔断器和可恢复型(PTC正温度系数热敏电阻)贴片熔断器。

    (2)贴片熔断器代码及参数

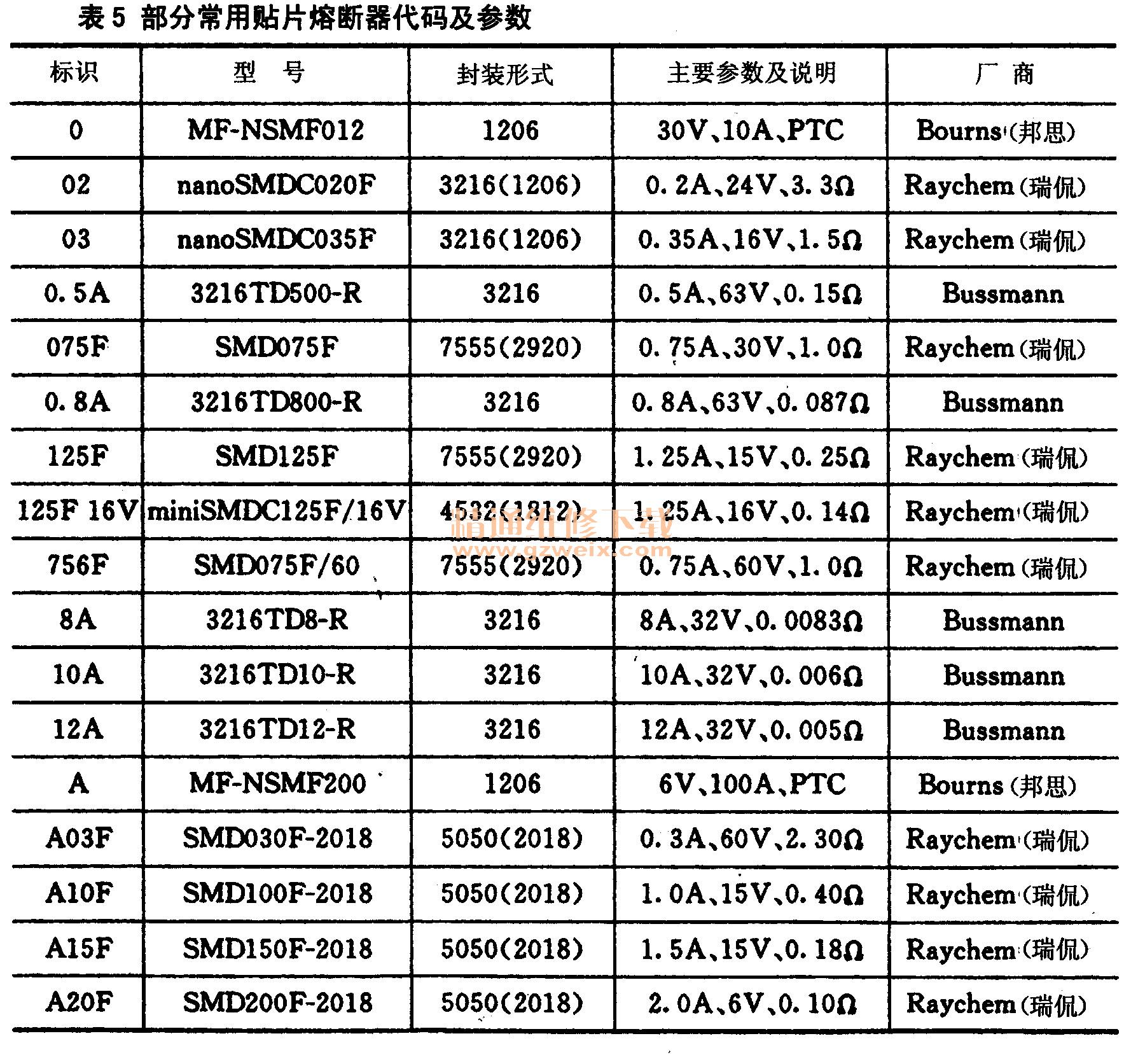

    通常,贴片熔断器上只标注额定电流或参数代码。表5所示为常用贴片熔断器代码及参数,供读者选用时参考。

    四、其他常用贴片电阻器
    目前,除上述常用贴片电阻器外,在各领域得到广泛应用的还有多层贴片压敏电阻器、MELF(metal electrode face/金属电极的脸或端面)电阻器等。此处由于篇幅有限,只作简单阐述。请感兴趣的读者参阅相关文献资料。

    (1)多层贴片压敏电阻器
①多层贴片压敏电阻器(Multi layer Ceramic Chip Varistor/MLCV)是指在正常情况下其阻值为高阻状态,当工作电压升高到一定值时阻值变成低阻状态,即对电压“敏感”的贴片电阻器。该类压敏电阻器一般采用先进的叠层片式结构,具有寄生电感小、响应速度快、浪涌噪声抑制能力强等特点。
