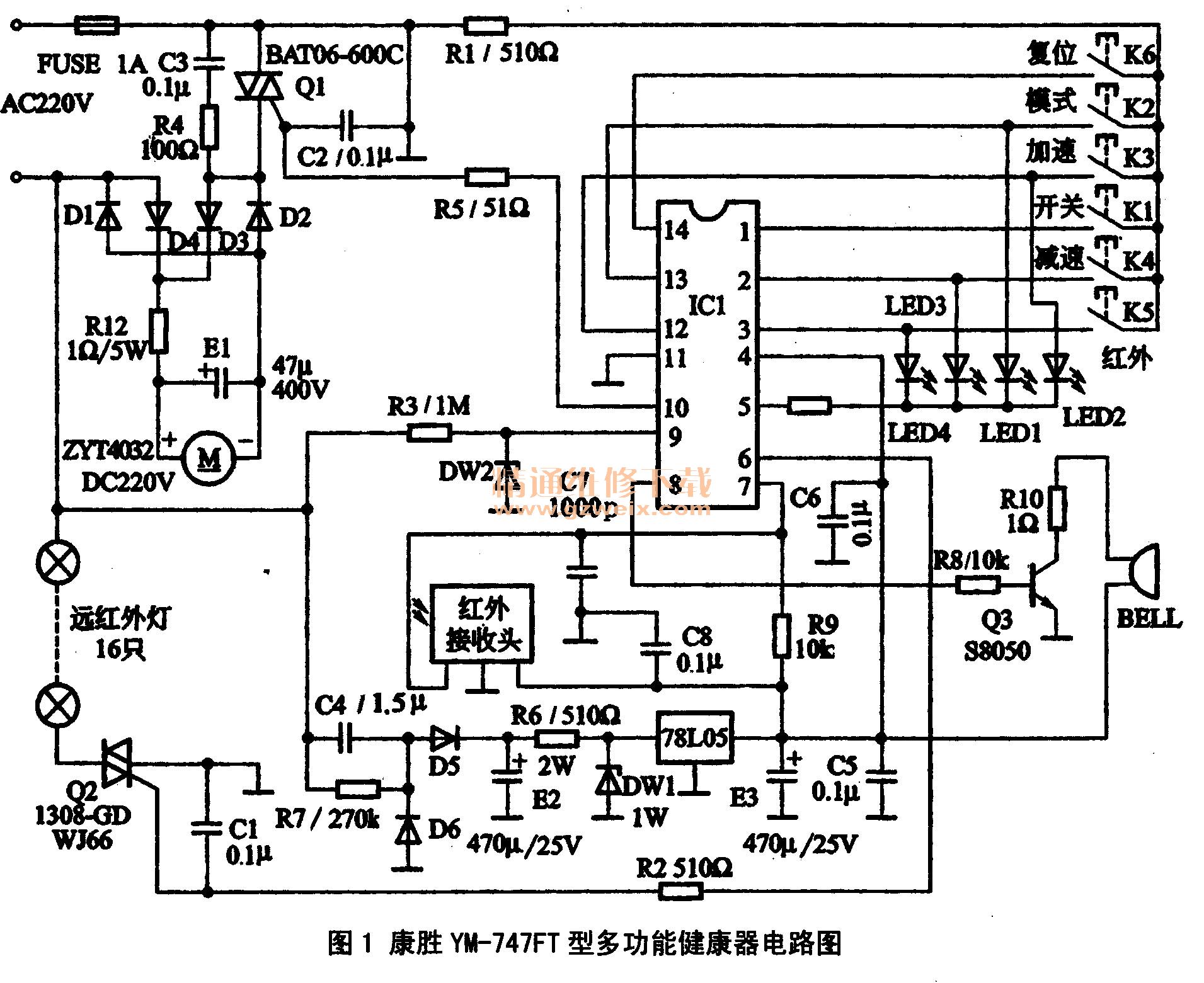

该电路由电源电路、控制电路、加热电路、振动电路构成，如图1所示。

    1．电源电路
    将该机的电源插头插入市电插座后，市电电压通过熔断器FUSE输入后，不仅为电机电路供电，而且通过C4,R7降压限流，再通过D5,D6全波整流，E2滤波产生15 V左右的直流电压，该电压经R6限流，DW1稳压，再经78L05稳压后输出5V电压。5V电压经E3,C5滤波后，不仅为遥控接收头、蜂鸣器供电，而且加到IC1的⑦脚，为它供电。

    2．待机电路
    微处理器IC1获得供电后，它内部的振荡器产生时钟信号，它内部的复位电路使它内部电路复位后，开始工作。IC1工作后，它的⑧脚输出的蜂鸣器驱动信号通过R8限流，Q3倒相放大，驱动蜂鸣器BELL鸣叫一声，表明IC1开始工作，并处于待机状态。待机期间，若按“开关”键为IC1的①脚输入控制信号，使IC1进入开机状态。在开机状态下，若再次按“开关”键，IC1会输出控制信号使该机进入待机状态。

    3．振动电路
    振动电路由振动电机及其供电电路、微处理器IC1构成。需要振动电机运转时，微处理器IC1的⑩脚输出触发信号，该信号经R5限流、触发双向晶闸管Q1导通，从它T2极输出的电压经Dl-D4全桥整流，R12限流，C1滤波产生90～230 V的直流电压，该电压加到电机M两端后，电机开始旋转。

    通过调整“加速、减速”键可改变IC1的⑩脚输出的触发信号的占空比，也就可以改变Q1的导通程度。Q1导通程度加大后，为电机提供的电压升高，电机转速变快，振动感增强；Q1导通程度小时，振动感减弱。
    4．远红外电路
    远红外电路由远红外灯及其供电电路、微处理器IC1构成。需要使用远红外功能时，微处理器IC1的⑥脚输出触发信号，该信号经R2限流、触发双向晶闸管Q2导通，于是220 V市电通过远红外灯、Q2构成的回路使远红外灯发光，实现远红外治疗功能。

    5．常见故障检修
    (1)整机不工作
    该故障的主要原因：一是没有市电电压输入；二是电源电路异常；三是微处理器IC1异常。
    首先，检查电源插座有无220 V市电电压，若没有，检查插座和线路；若有，说明该机电路异常。首先，检查熔断器FUSE是否熔断，若是，应检查远红外灯、电机是否正常；若FUSE正常，检查E3两端电压是否正常，若正常，检查微处理器IC1和外接的操作开关；若不正常，说明电源电路异常。此时，测E2两端电压是否正常，若不正常，检查C4-.E2；若正常，检查DWl,R6是否正常，若不正常，更换即可；若正常，检查稳压器78L05和滤波电容E3,C5,IC1。

    (2)远红外正常，但不能振动
    该故障的主要原因：一是双向晶闸管Q1异常；二是整流二极管D1-D4异常；三是R5,Rl2异常；四是电机异常；五是微处理器IC1异常。

    首先，测电机的供电端子有无90～230 V左右的直流电压输入，若有，检修或更换电机；若没有，测D1-D4输入的交流电压是否正常；若正常，检查R12,E1；若不正常，测Q1的G极有无触发信号输入，若有，检查Q1；若没有，检查R5和IC1。

提示：怀疑Q1异常时，可通过检测其触发性能进行判断，也可以采用“代换法”判断。

(3)能振动，但没有远红外
    该故障的主要原因：一是双向晶闸管Q3异常；二是远红外灯异常；三是R2或微处理器IC1异常。

    首先，测远红外灯两端有无供电电压，若有，检修或更换远红外灯；若没有，测Q2的G极有无触发信号输入，若有，检查Q2；若没有，检查R2和IC1。
