一、填空题（共20分，每空1分）
1、放大器的三种组态是＿＿＿电路、＿＿＿电路和＿＿＿电路。
2、电视中用的平行扁馈线的特性阻抗为＿＿＿欧，同轴电缆的特性阻抗为＿＿＿欧。
3、调幅收音机检波之前的三部分电路是＿＿＿、＿＿＿和＿＿＿电路。

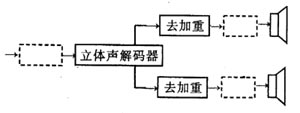

4、调频立体声收音机方框图填空：

5、收录机收录广播节目的信号流程是：高频信号→＿＿＿信号→＿＿＿信号、电磁转换→磁信号。
6、彩色电视传送的两色差信号为＿＿＿和＿＿＿。
7、TA两片机彩电中，TA7698集成块包含了色度信
号处理电路、亮度信号处理电路、＿＿＿电路和＿＿＿电路的前级等四大部分。
8、使用万用表时，严禁用＿＿＿挡和＿＿＿挡测量电压，否则极易烧坏万用表。
9、VIDEO OUT的中文含义是＿＿＿。

    二、是非题（共20分，每题1分）
    1、（ ）晶体三极管的电流放大系数越大越好。
    2、（ ）扬声器音圈断线会造成整机音小故障。
    3、（ ）电阻所标明的额定功率就代表它接入电路后所要消耗的功率，所以功率越大的电阻耗电越多。
    4、（ ）无线电波在真空中的传播速度与光速相等。
    5、（ ）为了使调频收音机自动处于最佳调谐状态，一般用鉴频器的输出电压去控制本振频率。
    6、（ ）交流抹音及交流偏磁所采用的交流电的频率是50Hz。
    7、（ ）电视信号在逆程回扫时间是不传送图像的。
    8、（ ）电视图像重影是空间直射波和反射波叠加的结果造成的。
    9、（ ）黑白电视机视放输出级进行频率补偿的目的是扩展视放电路的通频带。
10、（ ）中放AGC电压一般加到电视机的未级中
    11、（ ）电视伴音通道中，鉴频特性S曲线，左右偏离6.5MHz，会出现伴音小的故障。
    12、（ ）电视信号中，行和场的同步脉冲宽度相同。
    13、（ ）中小屏幕（17英寸以下）黑白电视机的整机电流在1A以下。
    14、（ ）μPC1031是场扫描电路集成块，主要完成场振荡、场同步、场输出的功能。
    15、（ ）色度包含色调和色饱和度。
    16、（ ）CD机的激光头输出的信号是一种二进制数字信号。
    17、（ ）CD唱机中不放光盘，按动播放键，主轴电机也会转动。
    18、（ ）由子CD机是一种非接触式激光拾音系统，所以光盘质量的好坏对激光头没有任何不良影响。
    19、（ ）VCD机与CD机相比，在电路组成上主要
增加了解压缩电路。
20、（ ）整机和主要部件在三包有效期内如出现质量问题，应由修理者免费修理。

三、单选题（共30分，每题2分）
1、下列各图中，二极管处于正向导通的是（ ）。

    2、某电阻R=1.2kΩ，用万用表测得两端电压为1.2V，则电阻上流过的电流及所消耗的功率为（ ）。
      A, 1A、1.2W      B、1mA、1.2mW
      C、1.2A、1.44W   D、1.2mA、1.44mW

    3、收音机天线输入回路的双连电容碰片，调台时会出现的故障现象是（ ）。
A、无声B、音轻C、音量失控D、喀喀声

    4、调幅收音机中，检波二极管衰老，性能差，正向电阻变大，使检波效率低，故障现象是（ ）。
    A、无声B,啸叫
C、声音忽大忽小D、音轻、灵敏度下降

    5、收音机的频率覆盖的调整是（ ）。
A、中频回路的调整
    B、中放工作点的调整
    C、本振回路的调整
D、变频级工作点的调整

    6、调频收音机中，加入限幅电路的目的是（ ）。
    A、增强整机的抗干扰能力
B、增强整机的选择性
    C、增大整机增益
D、增强整机灵敏度

7、调频收音机的解调电路为（ ）。
    A、小信号平方律检波电路
    B、大信号峰值包络检波电路
    C、视频检波电路
D、鉴频电路

    8、立体声解码器的作用是（ ）。
    A、产生38kHz的副载波，对主信号、副信号进行解调
    B、产生19kHz的导频信号
    C、对主信号进行放大
D、对副信号进行放大

    9、录音机放音时串音多的故障原因是（ ）。
    A、前置放大电路故障
    B、磁头的高度或方位角不正确
    C、电源故障
D、功放电路故障

    10、录音机中，为防止录音时大信号失真，要设置的电路是（ ）。
    A、超音频振荡电路B、AFC电路
    C、ALC电路D、ACC电路

 11、我国电视制式规定：一帧图像扫描的场数是（ ）。
    A、4场B、3场C、2场D、1场

   12、当显像管阴极电压越高时，则屏幕亮度（ ）。
    A、越暗B、越亮C、不变D、一会亮、一会暗

    13、电视机行偏转线圈开路，会使电视机出现（ ）。
    A、水平一条亮线B、竖直一条亮线
    C、无光栅故障D、竖直方向不同步

    14、黑白电视出现无光栅，有伴音故障，原因在（ ）。
    A、场扫描电路B、电源电路
    C、行扫描电路D、伴音通道

    15、采用声表面滤波器的集成化中放通道的电视
机，一般需在声表面滤波器和集成块之前加入（）。
    A、吸收电路B、衰减电路
    C、预中放电路D、滤波电路

    四、问答题（共15分，每题5分）。
1、调频收音机电路中，从天线接收信号到喇叭发声的信号流程中，经过哪两次频率变换？
2、录音机放音正常，但抹音和录音时好时坏。可能的故障原因有哪些？
3、画出黑白电视机行扫描电路的方框图。

    五、计算题（共15分，各题分别为8分、7分）。
    1、如图为一基本放大电路，已知：Rb1=100kΩ,Rb2 =20kΩ,Re =1.3kΩ,Rc =2kΩ,Vcc =12V，三极管3DG6的放大系数β=100，导通时Vbe=o.7V, C1,C2,Ce均足够大。

求：该放大电路的静态工作点VBQ, VCQ, IBQ, ICQ。

    2、图为串联调整型稳压电源的稳压电路。已知R1=10kΩ, R=20kΩ, Rw=20kΩ，稳压二极管VD的稳压值为6.3V, T2的导通电压VBE=0.7V，求输出电压Vo的调节范围。
