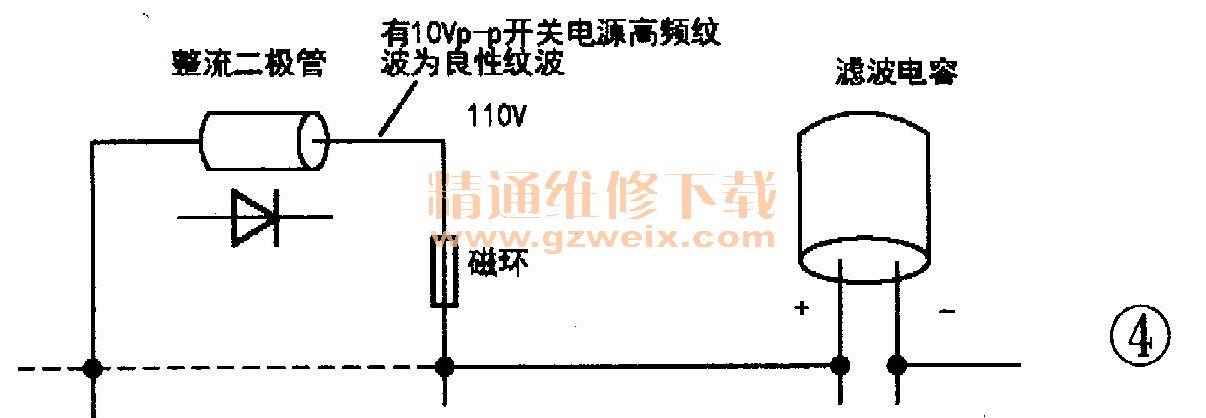

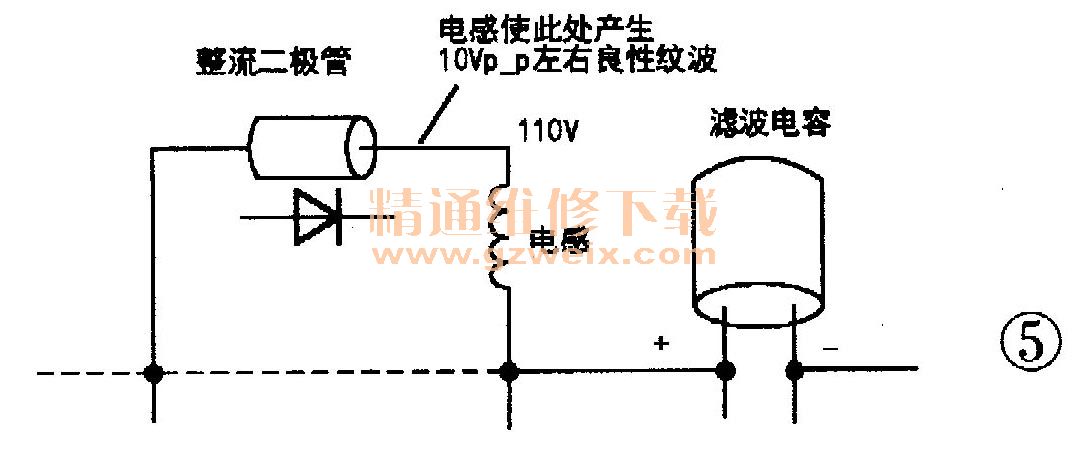

4．电感所致，注意磁套环。我们测量开关电源输出电路板，且方便测量。笔者认为测直流电压值时无可非议，而测该直流电压是否有纹波时，有可能测到允许存在的良性纹波，造成误判。图4所示为TCL 2156A型彩电开关电源输出110V直流电压的局部电路图，整流二极管负极“戴着套袖”，即负极引脚套着一个圆柱体磁环。用示波器测磁环上边这一段引脚有100p-p左右开关电源高频纹波，而磁环下边这一段引脚无纹波。怪哉！磁环上边这段引脚、磁环下边这段引脚，都是整流二极管负极管脚的一部分，按理说应该是等势体，为什么套上个磁环后对高频纹波来讲就不再是等势体了呢？其实直流电压时，或测量其是否有纹波时，测量点通常都选在整流二极管的负极，因为该点好找，不用翻套磁环等效于把二极管负极引脚断开，然后再串一只电感，如图5所示。这样磁套环两边的引脚对高频纹波来说就不是等势体，而对于直流电压来说仍是等势体，因为电感具有通低频阻高频特性。



    结论：＋B整流二极管负极套有磁环，那么磁环到二极管主体这一段引脚有10Vp-p的开关电源高频纹波，该纹波是允许存在的良性纹波。因此测开关电源某一路直流电压是否有纹波，最好测滤波电容两端，如果只测整流二极管负极，一定看一下是否套有磁环。
