故障症状：停机时照明灯灭，开机时照明灯亮，工作异常。

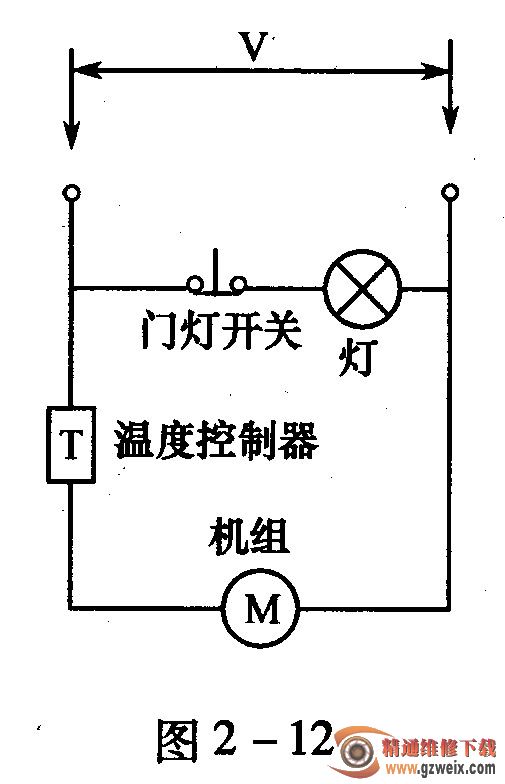

    检查与分析：经询问用户，该机因不停机故障的维修时更换温控器后便出现上述故障，怀疑线路接错。电冰箱的照明灯和压缩机电机线路与电源是并联的，温控器是串联于电机线路中的。照明灯和温控器组装于箱内，3根引出线中一根为公共线，另外两根分别为灯线和温控器控制线，如图2-12所示，经检查发现线路接错。

    正确线路的判断方法是：

    (1)打开冰箱门，关闭温控器，用万用表Rx10Ω挡测3根出线，其中一根不通就是温控器线，冰箱打开后，门灯开关接通照明灯回路，而温控器关掉后，只有公用线通，另一根温控器线与其他线都不通；

    (2)关上箱门，打开温控器，用万用表Rx1Ω挡测3根引出线，其中一根不通就是灯线，因冰箱门关闭后，照明灯回路断开，温控器触点接通，而灯线被门灯开关断路，与其他线都不通，剩下的一根线就是公用线。

    接线时，公用线接一根电源线，温控器线接压缩机电机的启动

继电器，通过电机绕组到过流过温继电器或启动继电器与另一根电源线相连接，照明灯线也接在这根电源线上。

检修结果：重新按图正确接线后，通电试机，故障排除。
