故障症状:机器工作时制冷效果差,压缩机连续工作不停。
检查与分析:机器制冷效果差,一般有下列多种原因:
(1)温控器不良;
(2)制冷剂灌得过多或过少;
(3)蒸发器表面霜层过厚或自动化霜电路失灵;
(4)风扇电动机不转;
(5)毛细管产生微堵;
(6)制冷剂缓慢泄漏。

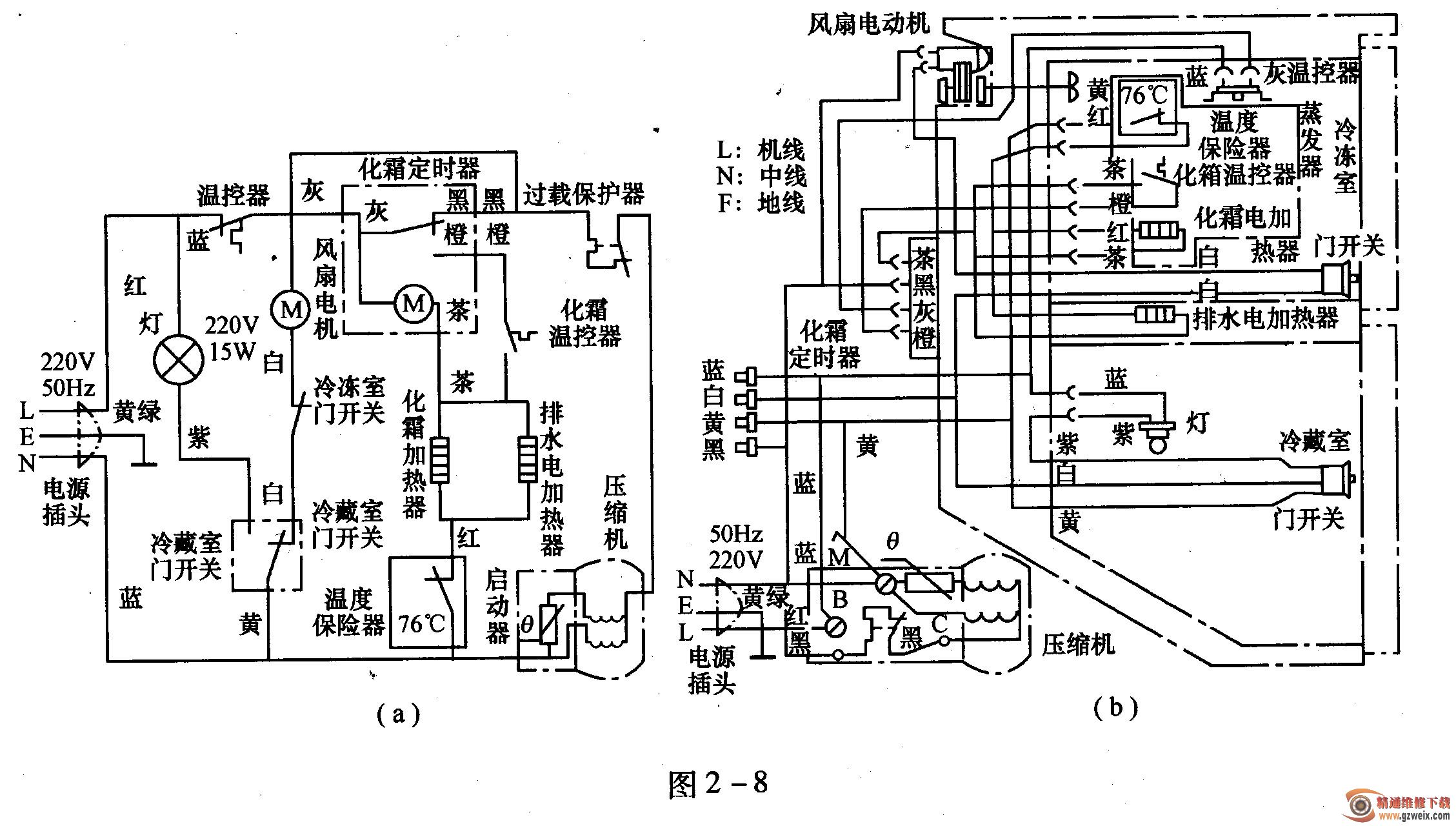

根据该机现象及经验分析,问题可能出在自动化霜电路,有关电路如图2-8所示。
检修时,先切断电源,打开箱体后板,用手轻拧化霜定时器的主轴开关,听到“啪”的一声,化霜定时器接线头(灰)与接线头(橙)之间应导通(如图(a)所示)。用万用表电阻挡测量化霜定时器,触点接触良好。下一步是判断化霜温控器北霜电热丝、排水电热丝及化霜温度熔断丝是否正常。从配线图(如图(b)所示)可知,这4个电器元件接线头均在冷冻室内层,在不破坏线路的情况下,用万用表电阻挡侧量风扇电动机接线头(白)与化霜定时器接线头(茶)之间的电阻值即可,测得其阻值约450f1,这一结果说明,化霜温控器、化霜温度熔断丝导通,电热丝没有开路。拆开冷冻室内的风道隔板,发现蒸发器被冰包围,风道被冰堵死。用70℃左右温水化冰,重新分别测量化霜电热丝、排水电热丝不通,由此说明先前测量判断有误。因为排水电热丝开路,自动化霜时,化霜水往往来不及排出就结冰,久而久之结冰堵住风道,导致制冷不良。
检修结果:更换化霜及排水电热丝后,机器故障排除。
