本资料适用于GR-185E, GR-205E, GR-235E等东芝系列半自动除霜直冷式双温双门电冰箱。其控制电路由双越限控制电路、温度控制电路、手动除霜电路及PTC启动装置组成，电路原理如图1所示。故障判断要点如下：

    1．主电路板检测
    (1)测量14V(14.4V）和7V（6.8V-7V）直流电压，若电压失常应检查整流、滤波和稳压电源电路。
    (2)集成电路Q802 （TA75339P）的几个直流参考电压：④脚电压为4V,⑧、11脚电压为4.4V。若电压值不符，则可通过改变相应分压电阻（R801, R802及R812,R811）进行校正。如④脚电压＜4V，压缩机的开车、停车次数会增加；如④脚电压＞4V，则停车的时间增长，制冷量不足；当④脚电压＜4.4V时，则除霜不彻底，反之除霜时间会增长。

    (3)操作面板温度调节旋钮（R124）位置改变时，测试P802的SVR端子电压是否在1.6V-2.4V之间变化，否则应检查分压电阻（R121-R124）。
    (4)测P802各端子电压：一端0V;＋端6.8V-7V;LED电压：制冷时大于14V，除霜时0V;RST电压：制冷时大于6V，除霜时0V ; SET电压与RST相同。
    （5）制冷时Q811的VB =0.7V，Q812的VB=0V 。
    （6）除霜时Q811的V B =0.3V，Q812的VB= 0.7V。

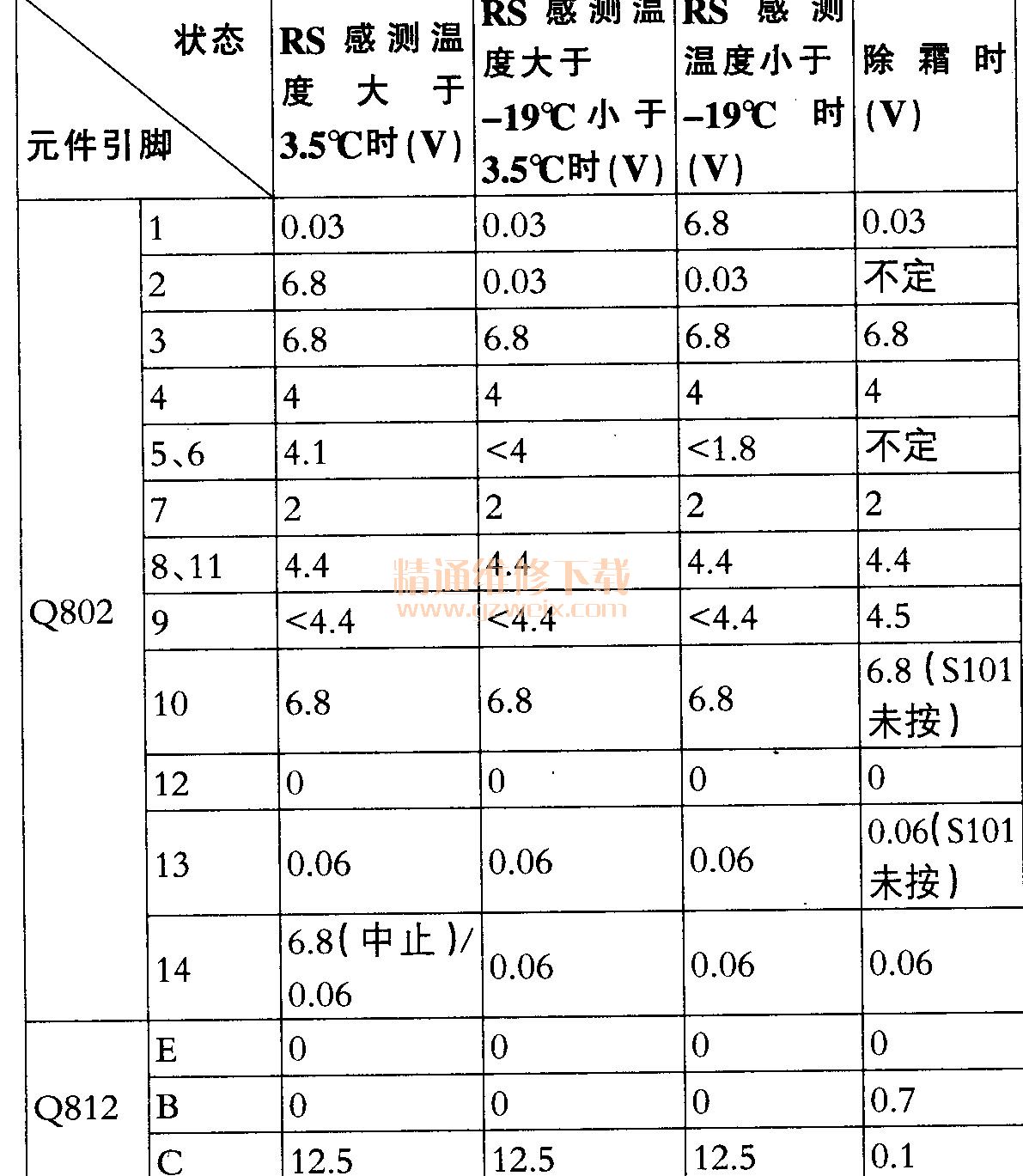

Q801、Q802、Q811、Q812在各种状态下的各引脚电压见表1，供维修者参考。

2．主要故障检修流程
(1)不制冷故障检修流程见图2。
(2)过制冷故障检修流程见图3。

(3)不除霜故障检修流程见图4。
