四、主要元器件的特点与检测
      1．电磁阀
    容声冰箱中的电磁阀有单稳态、双稳态两种。单稳态电磁阀的触发电源是220V交流电，通电是一种状态，断电是另一种状态。检测时，可以直接加上220V交流电看状态是否变化。双稳态电磁阀的触发电源是脉冲信号，正脉冲是一种状态，负脉冲是另一种状态。检测双稳态电磁阀时，可在220V交流电路中串一只二极管，如图3所示，触发一下（不要长时间接通，以防损坏电磁阀）观察其状态是否变化。

    2.4度传感器
    温度传感器是一个具有负向特性的热敏电阻，温度升高阻值减小。

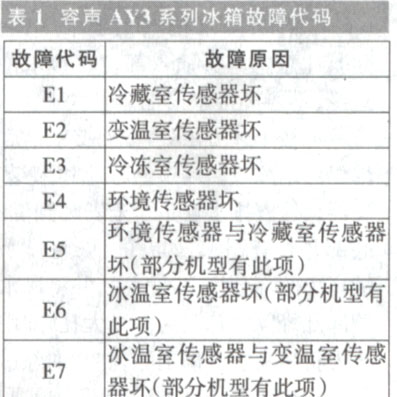

    若温度传感器异常，通常会通过故障代码给予提示。容声冰箱传感器的故障代码显示为“EX‑”具体代码见表1，并且与哪个室有关的传感器出现故障，其故障代码就出现在该室的温度显示区中，如冷藏室传感器或冷藏室蒸发器传感器有故障，故障代码就显示在冷藏室温度显示区。

    3．制冷剂和发泡剂

    目前，冰箱常用的制冷剂主要有R600a和R134a。不同的制冷剂有不同的设计要求（R600a强调安全性，R134a强调吸水胜），两者不能混用。

    常用的无氟发泡料有环戊烷、R141B,R11,R245fa等，不同发泡料的保温效果不同。采用R141B型发泡料时要考虑到塑料件的防腐蚀能力。

    4.蒸发器与冷凝器

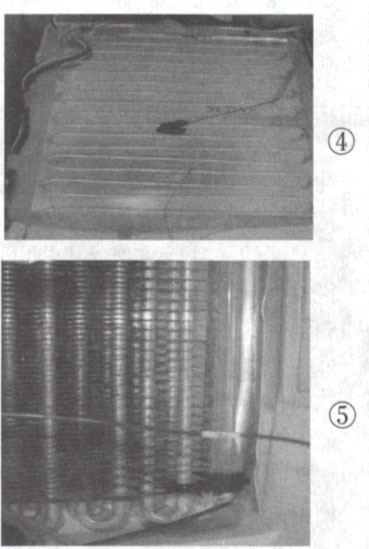

    蒸发器的种类较多，如直冷冰箱的冷藏蒸发器、冷冻蒸发器，如图4所示；无霜冰箱的翅片蒸发器，如图5所示。

    冷凝器有内藏式冷凝器和外挂式冷凝器两大类。内藏式利用侧板的导热材料进行散热。外挂式将发热体与箱体隔离，减少对冰箱箱体的保温影响，同时利用黑色辐射能力强这一特点来提高散热能力。
