在检修冰箱前，应充分了解制冷循环系统的结构，这样才能快速判断故障原因，并对症施治。海信、容声冰箱型号较多，其制冷循环系统有单循环、双循环与多循环之分，具体结构也有多种方式，下面分别进行介绍。

    一、单循环系统
    1．海信技术单循环系统

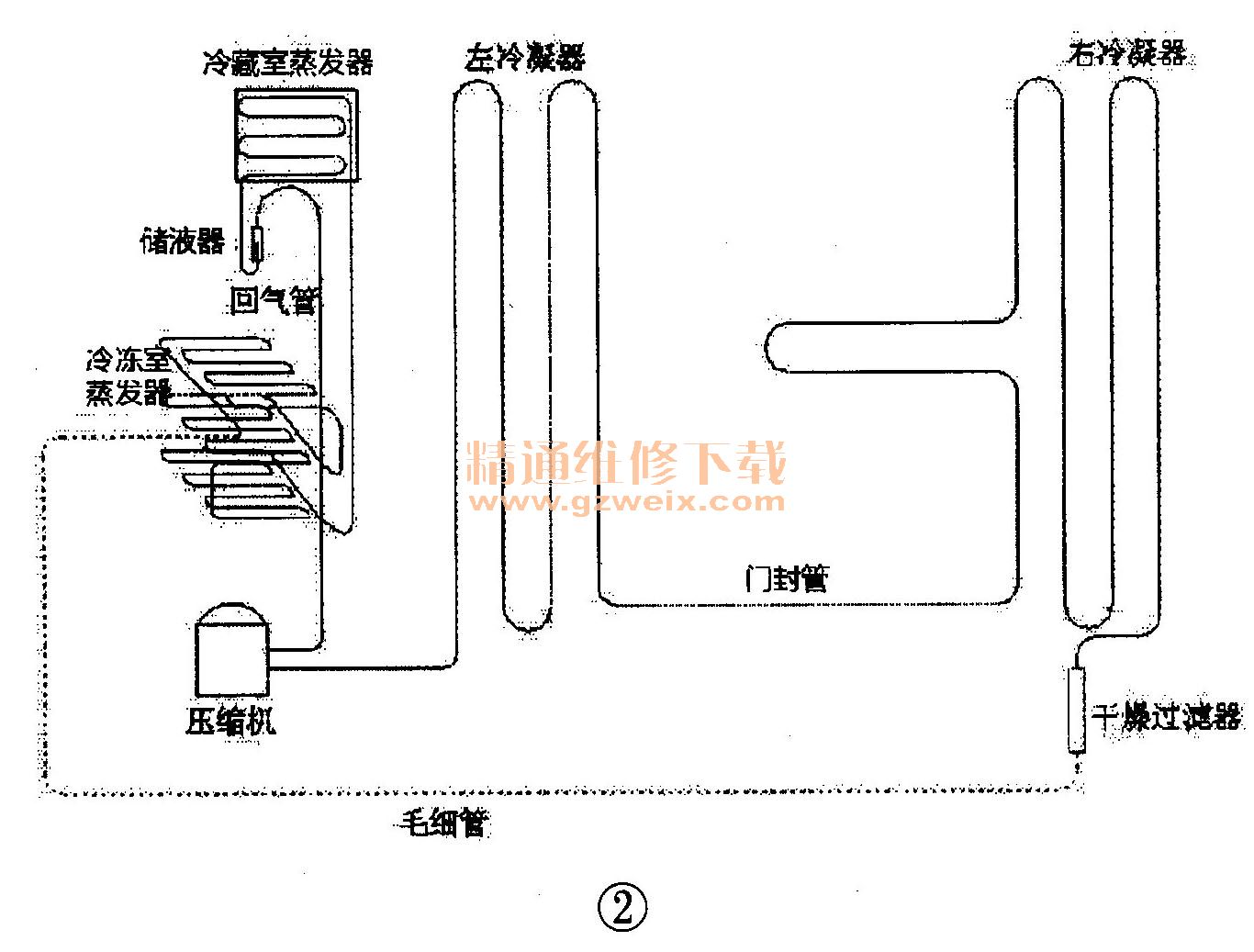

    海信技术单循环系统主要用于青岛开发中心研制的产品，其实体管道分布如图1所示，制冷循环简图如图2所示。



    该系统的高压循环顺序如下：压缩机高压排气管、左冷凝器。门封管＊右冷凝器。干燥过滤器。
    2．容声技术单循环系统
容声技术单循环系统主要用于顺德开发中心研制的产品，其实体管道分布如图3所示。

    该系统的高压循环顺序如下：压缩机高压排气管→门封管→右冷凝器→左冷凝器→干燥过滤器。

    二、双循环系统
    顺德、青岛开发中心研制的双循环及多循环系统冰箱，其高压部分按上述各自的单循环高压管道分布，区分在于低压循环系统不同。
    1．双循环系统1

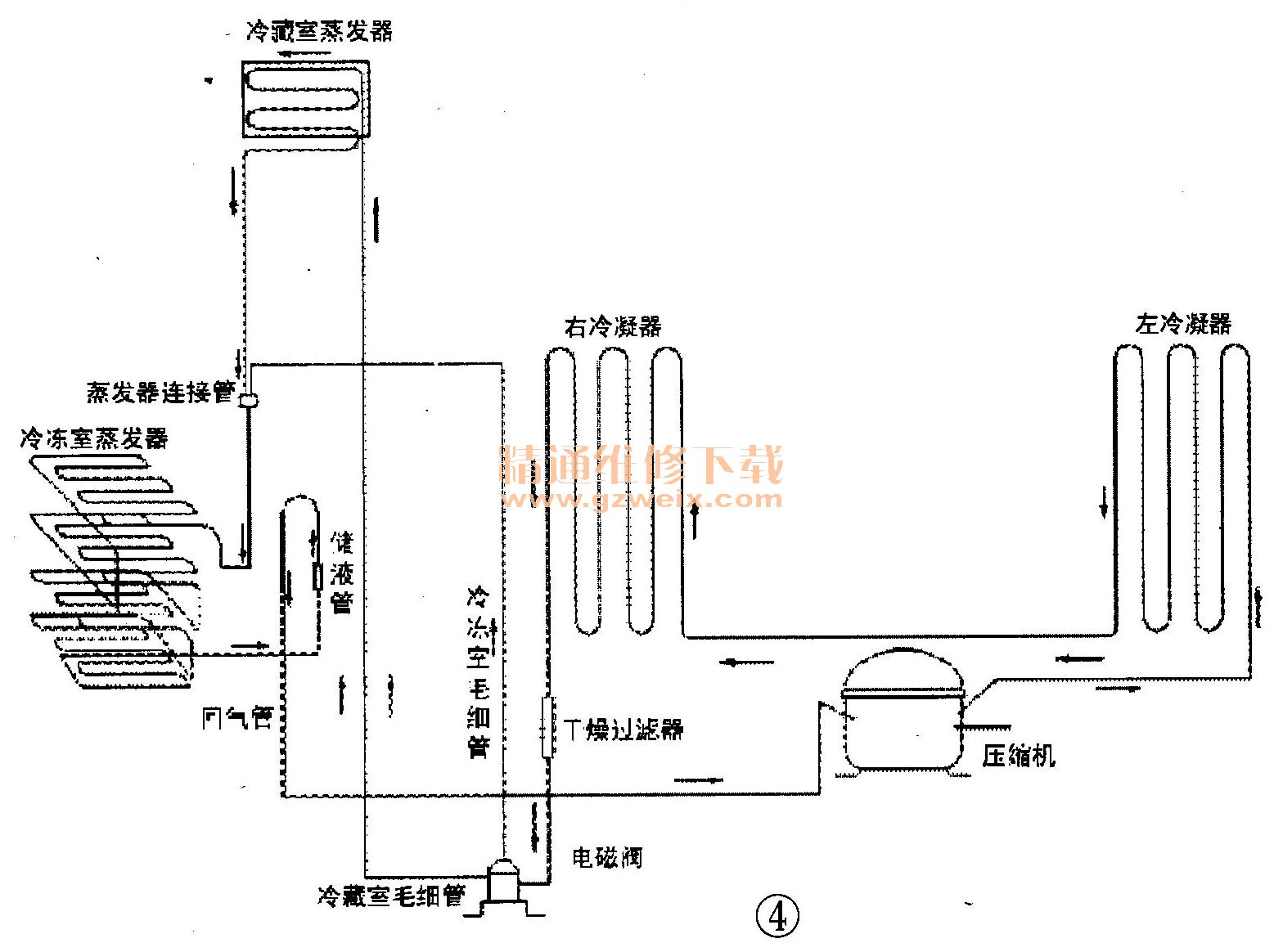

    该系统主要用于海信T系列冰箱，其管道系统如图4所示，低压循环特点如下：

    液态制冷剂先进入三通电磁阀，再通过冷藏室毛细管、冷藏室蒸发器、冷冻室蒸发器循环，当冷藏室温度达到设定温度后，电磁阀换向，液态制冷剂经冷冻室毛细管、冷冻室蒸发器进行循环。当冷冻室的温度达到设定温度后，压缩机停机。之后二电磁阀根据各温区温度的需要换向。
    在该系统中，冷藏室可以单独关闭。
    2．双循环系统2
    该系统主要用于海信215e、217De、237De、203VBP、223VBP、218BP、238BP、209BP、219GBP等机型，其管道系统如图5所示，低压循环特点如下：

    液态制冷剂经两个两位两通电磁阀分别向冷藏室、软冷冻室（或称变温室）供液，再经冷冻室蒸发器了回流到压缩机。开始时，冷藏室和软冷冻室毛细管上的电磁阀同时开通，这两室同时进人制冷状态。当冷藏室或软冷冻室到达设定温度后，冷藏室或软冷冻室回路上的电磁阀截止。若冷冻室还没达到设定温度，尽管此时软冷冻室已达到设定温度，但软冷冻室电磁阀仍将开启，继续供液。
    在此系统中，冷藏室与软冷冻室虽可以单独关闭，但不能同时关闭，也就是说，当冷藏室关闭后，软冷冻室不能执行关闭动作。要注意的是：当环境温度高于12℃时，关闭软冷冻室会导致冷冻室温度升高。
    3．双循环系统3

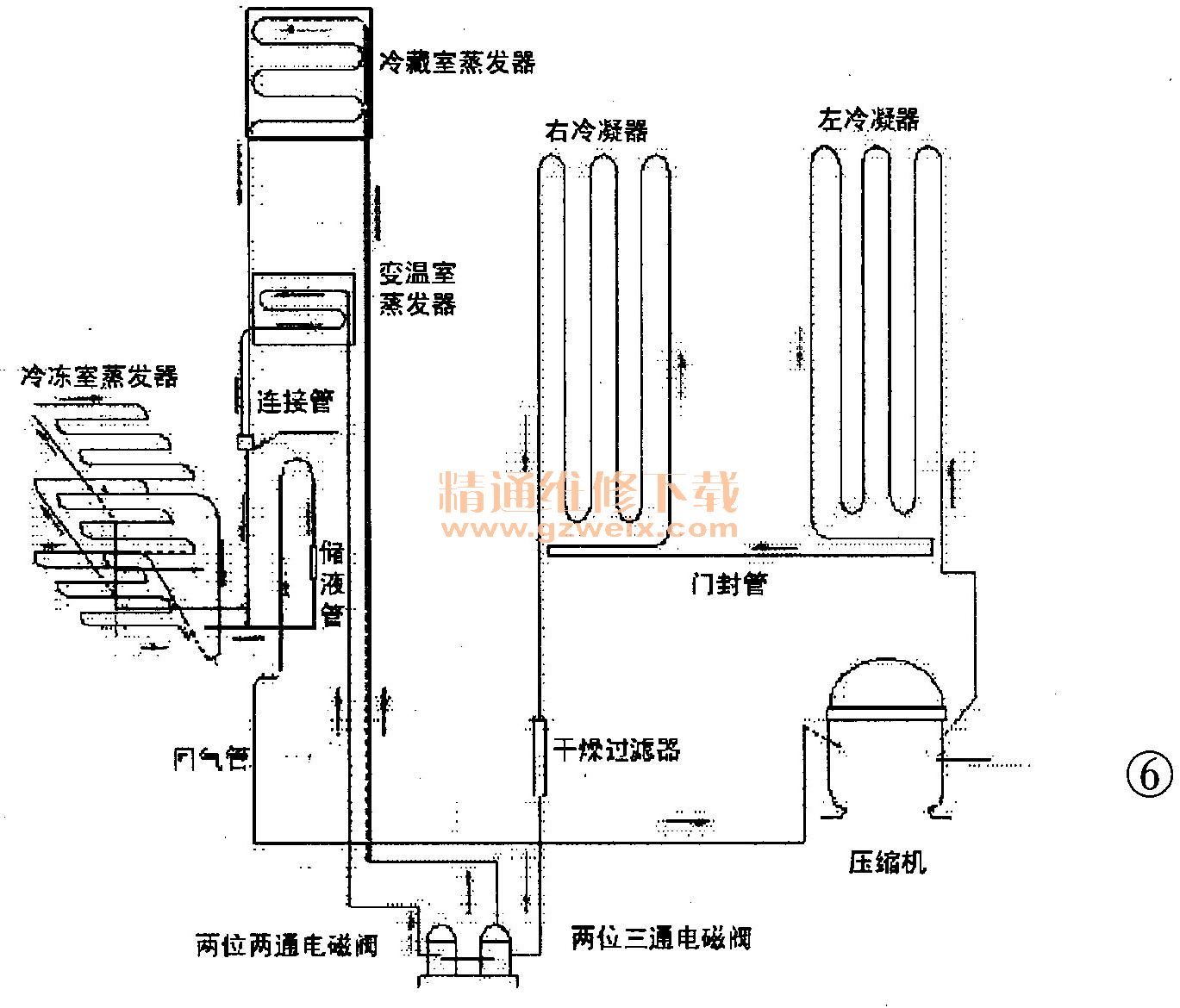

    该系统主要用于海信186De、206De等机型，其管道系统如图6所示，低压循环特点如下：

    液态制冷剂通过一个两位三通电磁阀（前阀）向冷藏室供液，通过一个两位两通电磁阀（后阀）向软冷冻室供液，再经冷冻室蒸发器回流到压缩机。开始时，冷藏室和软冷冻室毛细管在前、后电磁阀的控制下交替工作。当冷藏室或软冷冻室到达设定温度后，冷藏室或软冷冻室回路上的电磁阀截止。当冷藏室和软冷冻室都达到设定温度，但冷冻室还没达到设定温度时，前阀流向软冷冻室这一支路导通，后阀开启，继续供液。
    此系统与上一系统一样，冷藏室与软冷冻室不能同时关闭。
    4．双循环系统4

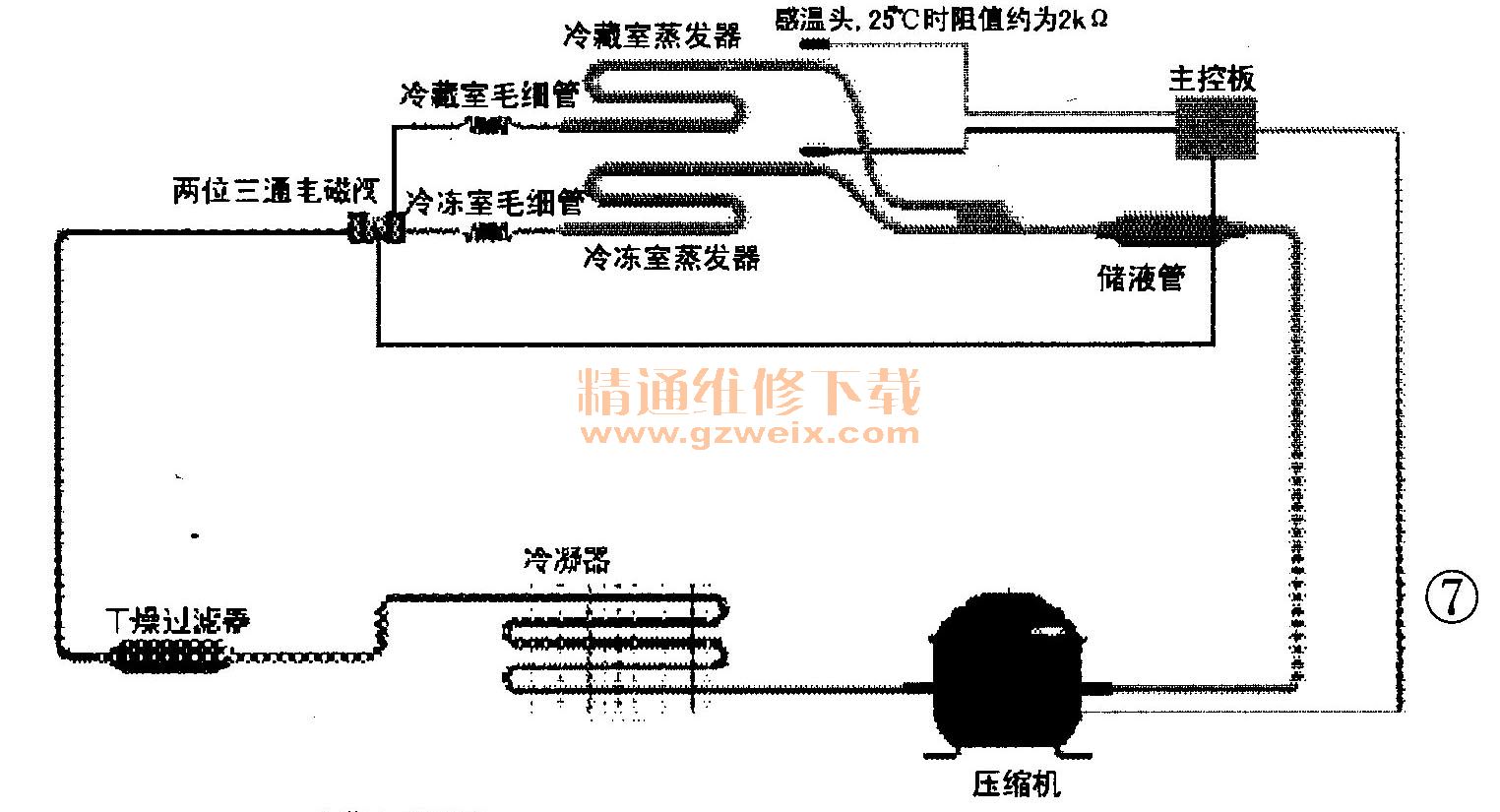

    该系统为分离双循环系统，主要用于海信、容声5、6门冰箱中，其管道系统如图7所示，低压循环特点如下：

    液态制冷剂经电磁阀分时交替向冷藏室、冷冻室供液，共同经储液器回到压缩机，各温区温度控制精确。在此系统中，各温区独立，因此可单独关闭，也可同时关闭。
