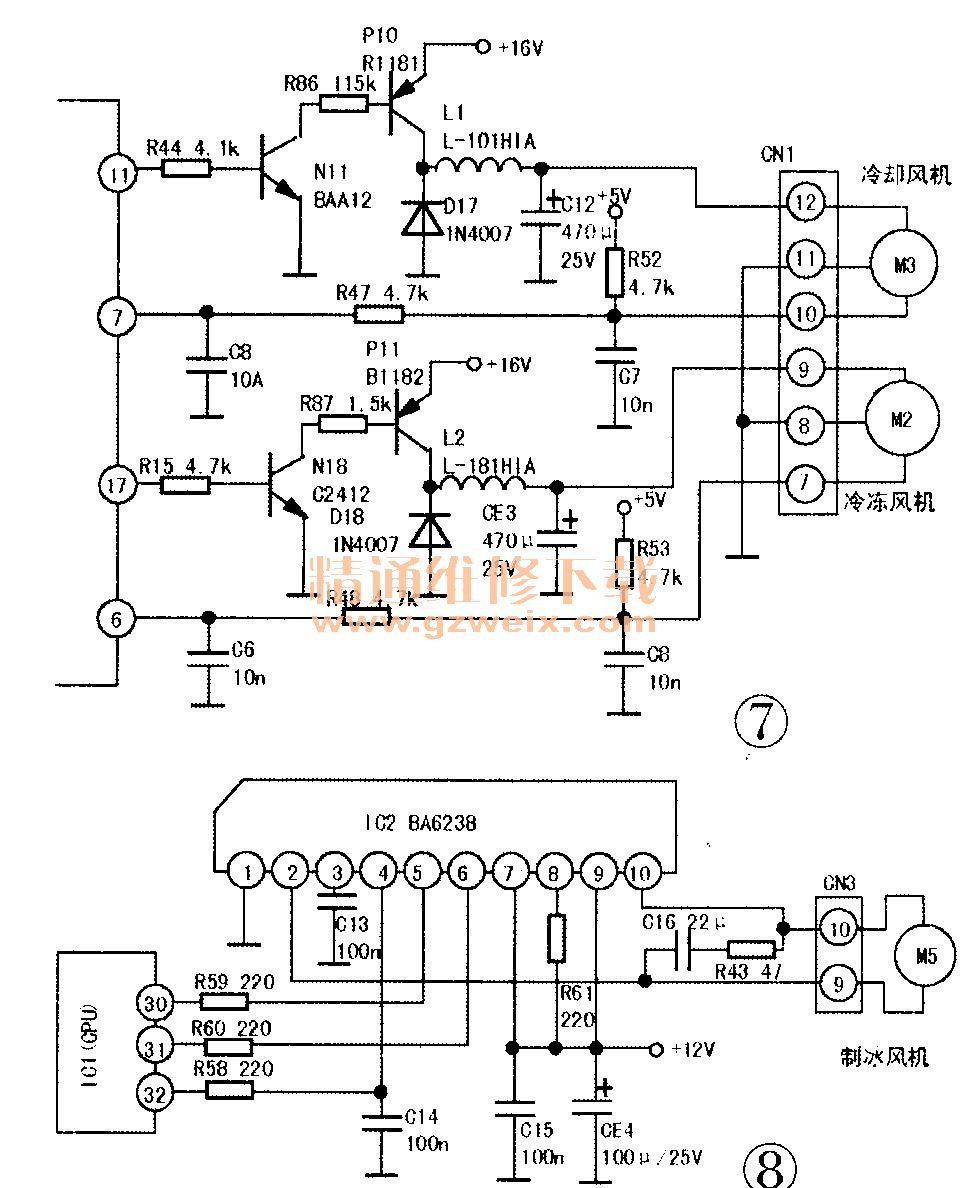

(2)M2和M3控制电路（见图7）

冷冻室有M2和M3两个风机。CPU17脚输出冷冻风机控制信号，并通过N18、P11等组成的驱动电路为M2提供工作电压（最大16V）。同时，CPU⑥脚用来检测M2反馈信号，监视M2工作是否正常；类似的，M3由CPU16脚经N17,P10驱动，⑦脚为M3反馈信号检测端。

（3）M5W M5控制电路（见图8）

      由CPU30～32脚输出指令，控制IC2（BA6238）及制冰电机工作状态。IC2采用10脚单列直插式封装，①脚接地；②、③脚为M5驱动端；④～⑥脚为指令输入端（④、⑥脚分别输入正、反相指令）；⑦、⑨脚为+12V电源端；⑧脚为使能控制端；⑩脚为电机驱动公共端。C16,R43组成电机消噪网络。

    风机控制电路的故障通常表现为电冰箱风机电机不运转，风速异常，转速变慢，时转时停，噪声大，制冷或制冰温度异常等。检查方法是：(1)查电机M1～M5。先拨动风机扇叶或制冷电机转轴，观察转动是否灵活，如感觉卡滞或转动不灵活，可作轴承清洗、注油处理。再测电机线圈电阻值，判断绕组是否正常，如线圈存在开路、短路、碰壳或线圈烧损，则作更换电机处理。

    (2)查电机供电。查Ml-M5驱动电压，正常时M1,M4,M5为＋12V, M2, M3为＋16V。若无电压，可分别检查CN4⑨～12脚（M1）,CN1⑦～12脚(M2, M3) ,CN5③～⑥脚（M4), CN3⑨,⑩脚有无接触不良或引线断脱。再查驱动电路＋+12V,+16V供电是否正常。

    (3)查驱动电路。M1(或M4）有故障时，先测CPU43、46、42脚电压，当电路正常工作时，被测引脚按程序设计输出相应的高或低电平，说明CPU输出的控制信号正常。再检查CN4⑨～12脚接插是否牢靠，+12V电源电压是否正常，及驱动电路N8-N14,P2,P4,P6,P8,D3,D6,D9,D12-D16等元件是否存在开路、短路、性能不良或烧损；M2或 M3有故障时，先测CPU16～17脚驱动电压，如为高电平说明CPU输出控制信号正常。再检查CN1⑦～12脚是否存在断线或接触不良，及+16V供电是否正常。再测CPU⑦  ,脚反馈电压，如不正常可检查＋5V供电及C5-C8,R47,R48,R52,R53有无脱焊开路或短路漏电。最后检查驱动电路N17、P10,R44,R86,D17,L1,CE2或N17,P11,R45、R87, D 18, L2, CE3等是否开路、短路、性能不良或烧损；M5电路有故障时，先测CPU.福；脚电压，正常时应输出相应的高或低电平。再检查CN3⑨ ,⑩脚有无接触不良或断线，及＋12V供电情况。最后检查驱动电路IC2, R58～R61, R43, C13～C16, CE4等元件是否存在开路、短路、性能不良或烧损。
