例3：上菱BCD-180W型无霜电冰箱，其定时器曾因驱动电机烧坏而更换过，现在压缩机不能启动，只有拨动定时器手动旋钮才能启动。

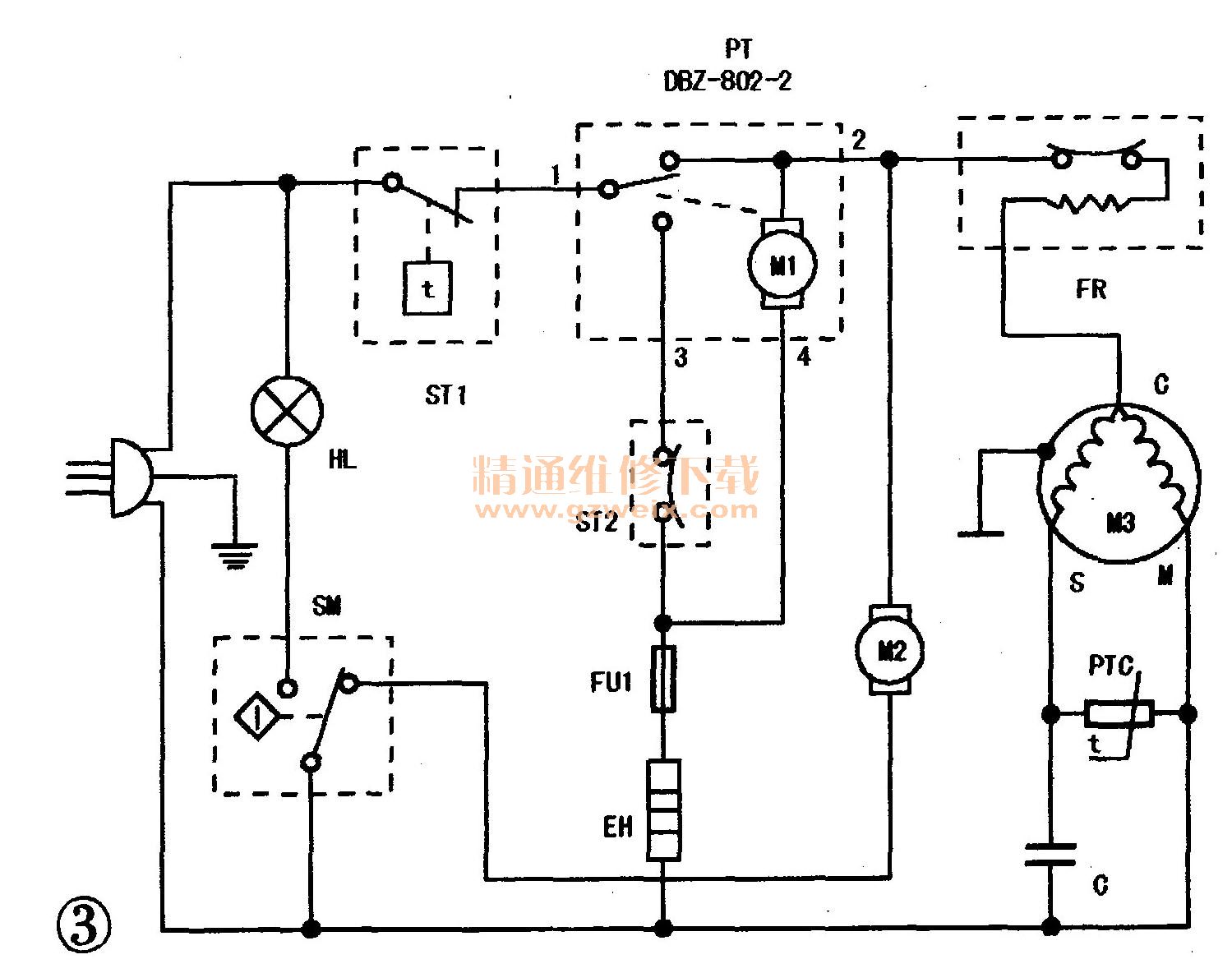

    分析检修：检查化霜定时器，与本冰箱原理图对照，发现有问题。找来以前的定时器进行对比，原定时器型号为DBZ-802-1型（电路参见图1），被错换成DBZ-802-2型定时器，错换定时器后的电路如图3所示，在化霜状态时，PT①、③脚接通，电流经化霜温控器ST2、保险FU1到化霜加热器EH，使其加热化霜；与此同时，PT①和③脚、ST2、驱动电机M1、FR、压缩机M3运行绕组C-M串联支路也并接在220V交流电源上，由于驱动电机M1绕组电阻在7.5kΩ～8kΩ，远大于串联支路其他各元件电阻值之和，220V电压几乎全部加在驱动电机M1上，所以导致EH加热化霜的同时，驱动电机仍在转动（正常加热化霜时，电机应停止转动，待化霜“动作完成”ST2跳开后，电机才重新开始转动），在15min～30inin的化霜时间内，将发生两种情况：一是化霜工作在此时间内已结束，ST2会自动跳开，在切断加热器EH电源的同时，驱动电机M1也失电停止转动。由于此时PTT、③脚仍在接通状态，而M1停转使①、②脚一直不能接通，造成压缩机不启动。当手动旋转定时器PT旋钮，人为使其①、②脚接通时，压缩机才能启动工作。本例故障就属于这种情况；其二是在15min～30min化霜时间内，EH加热化霜工作尚未完成，霜层还未融化时，化霜时间已经结束，在M1驱动下，PT①、③脚断开停止化霜，同时①、②脚接通，压缩机转动开始制冷。待8.5h～8.8h后又开始除霜时，所积累的霜层更厚，化霜时间内无法完成化霜工作，以此恶性循环，时间稍久，过厚的霜层将会造成制冷效率大大下降，甚至把风扇叶片冻住使其不能转动，或使压缩机长时间运行不停止，引起更大的故障。

    类似的，当DBZ -802 -2型定时器损坏被错换成DBZ-802-1型定时器时，也会产生此类故障。
