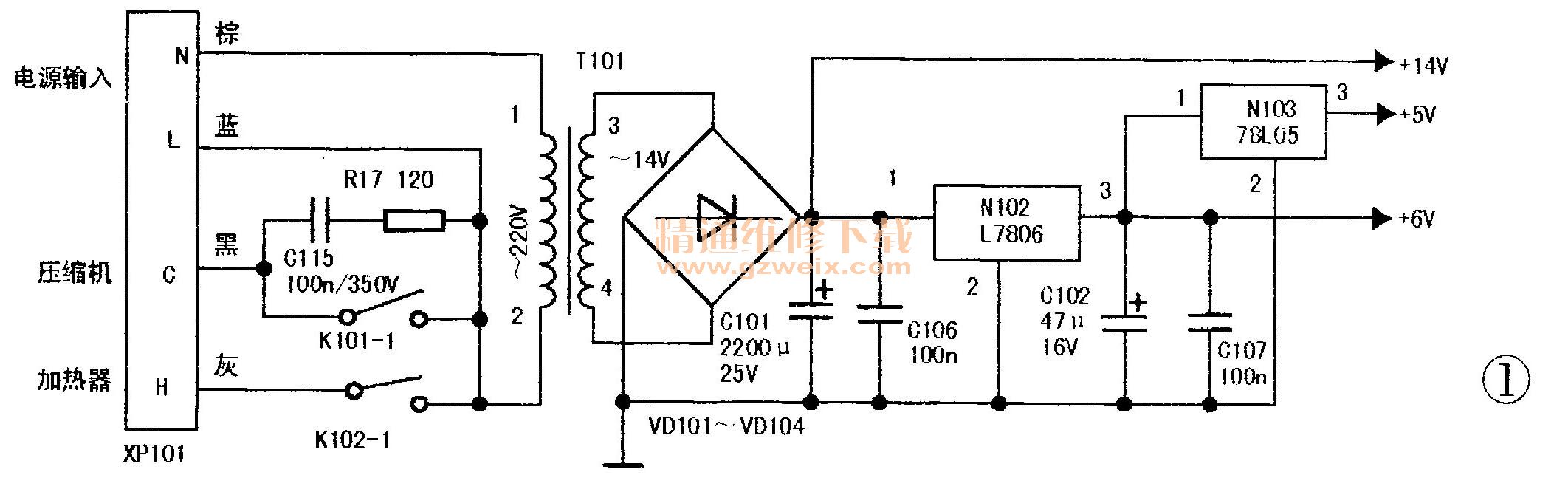

海信7E/AE系列电冰箱有：BCD -187E、187AE、207E、207AE、227E、227AE等机型，采用微电脑控制系统，具有人工智能化功能。该系列电冰箱没有提供电路原理图和故障代码说明，给用户维护带来了一定难度，为此笔者根据BCD -207E型电冰箱电路板，绘出原理电路，其中图1为主／辅电源电路（安装在主板上），图2为微电脑控制电路，图3为操作显示电路，并提供常见故障原因与维修方法，供参考。





    1．整机不工作
   （1）无＋14V电源电压，用万用表检测C101、C106有无击穿漏电，VD101～VD104开路失效，T101初、次级绕组断线，SP101的L、N端接插不紧，电源引线（棕、蓝）断脱或印刷线路铜箔断裂。
   （2）无＋6V电源电压，如＋14V电压基本正常，为稳压块N102引脚开焊或损坏，C102、C 107击穿或漏电。
   （3）无＋5V电源电压，如＋6V电压正常，为稳压块N103开焊或损坏。
   （4）如背光灯H201、H202能亮，H101也有显示，检查VD105、VD106有无开路失效，C105有无击穿漏电。
   （5）如N101 32脚有5.3V电源电压，而①脚为低电平（复位状态），则为R197开路，C 104或VT103击穿漏电，导致N101始终处于复位状态不工作。
   （6）如N101①、32脚电压正常，则为时钟电路停振，多见晶振XT开路损坏或C116、C117击穿，否则为微处理器芯片N101损坏或不良。
    2．压缩机不启动
   （1）用万用表检测过载保护器触点是否断开，PTC启动器是否损坏，压缩机电机启动绕组及运行绕组有无开路。
   （2）检查K101是否吸合，如已吸合，为触点K101-1接触不良或XP101的C端断线；如K101未吸合，则为N101⑥脚无高电平输出，R101、VT101、K101线圈开路损坏或VD 107击穿漏电。
    3．冬天压缩机不工作
   （1）温度设置不当，应将温度设置到较低的温度区域。
   （2）除霜加热器不工作，如K102已吸合，为K102-1接触不良，XP101的H端断线或加热器烧损；如K102未吸合，则为N101⑤脚无高电平输出，R104、VT102、K102线圈开路损坏或VD108击穿漏电。
    4．冷藏室结霜而压缩机仍不停机
   （1）温度设置在速冻状态，解锁后可调至2-4档。
   （2）感温包位置发生变动或与蒸发器之间被发泡材料阻隔。
   （3）制冷剂充注量不足或泄漏，可检漏、抽空、定量充注制冷剂。
    5．设定数据后不记忆
    N101或主电路板损坏，更换主板。
    6．显示故障代码F1、F2、F3
   （1）温度传感器RZ故障显示F1、RK故障显示F2、RF故障显示F3。除此之外，当RZ-RF、RZ-RK、RZ-RF-RK三组中有两组以上有故障也显示F1、RF和RK同时故障也显示F2。
   （2）用万用表和温度计配合检查RZ、RK、RF的温度／阻值变化情况及有无开路或击穿。
   （3脸查XP 102接插是否良好，有无断针、断线。
（4）检查温度主感元件C110～C112、R120～R123、Rl98、R199有无脱焊及不良。
    7．操作按键失灵
   （1）显示屏上出现按键“锁定”标志，可同时按下“智能”键和“速冻”键解锁，“锁定”标志消失，100秒钟后能进行按键操作为正常。
   （2）按键被卡住，可拆下按键显示板修复。
   （3）S201～S204触点积垢、氧化接触不良，或击穿漏电。
   （4）XP103、XP201松脱或引线开断。
    ＆显示不全或紊乱
   （1）XP103、XP201接插松动或引线将断。
   （2）N201、H101引脚虚焊接触不良，更换显示板。
    9．背光灯不亮
   （1）检测H201、H202两端，当交换表笔时引脚旁显绿光为正常，否则更换背光灯。
   （2）按任一键时快速测背光灯H201、H202两端电压，若无电压，则检测XP 103 、XP201① 、④脚是否正常，VT104、N101 17脚是否良好。
