一、开关电源故障

    分类彩电开关电源的种类繁多，修理时没有统一的公式可寻，但我们只要掌握几个要点。还是能找到一定的规律的。在一个开关电源中，不管它的结构多么复杂，我们必须要知道，这个电源是自激式电源还是他激式电源．对于自激式电源。哪几个是启动元件，哪几个是振荡元件(正反馈元件)，哪几个是脉宽控制元件(即稳压元件)。对于他激式电源，必须了解其振荡集成电路的起动供电脚是哪个。保护取样脚又是哪个。

　　开关电源的故障如果按输出来分，一般就是以下4种：(1)输出电压为0V；(2)输出电压高；(3)输出电压低；(4)带负载能力差。

　　另外．开关电源的故障又可分为烧开关管和不烧开关管两种。

　　二、开关电源

    检修要点1．对于电源输出为0V故障。我们首先要判断究竟是电源未起振，还是负载有短路，还是保护电路动作。如是负载有短路或保护电路动作，还必须查明原因。看是不是电源电压输出高引起的。如果电源没起振。一般有这样一个特点：300V滤波电容上的电很难放掉(有些电源保护电路动作时也有此特征)。

　　2．在修理自激式电源不起振的故障时。有一个“投机取巧”

　　的方法。就是看电源部分是否有一个200～300Ω的电阻(也可能是两个100多千欧的串联)。一端是接在300V上的。如果有，往往这就是起动电阻。测一下是否开路常常就能解决问题。我曾经用这种方法连图纸都不看，修好过不少机器。经验表明，凡是100kΩ以上的电阻．不管是进口机或国产机，都比较容易变值或开路，哪个部位出了故障，先查它没错。

　　3．在维修过程中。适当地断开保护电路和控制电路。对于我们缩小判断故障范围、找出故障点会有很大帮助。但是，保护电路和控制电路的断开是要有一定的技巧的。弄不好反而会使故障进一步扩大。

　　4．在维修开关电源的时候。我们必须搞清楚的是，哪几个元件是必不可少的，哪些元件是可以暂时断开的。复杂的开关电源往往保护点很多．这些保护点同时也可能是故障点。由于故障原因可能是保护电路误动作，也可能是主要元件损坏了，连同烧坏了保护电路中的元件，所以在更换了主要元件后，必须将这些损坏的保护元件一起更换，不然就会造成保护电路误动作，使开关电源不能起振。

　　由于开关电源的种类太多，这里也不可能全部一列举，就只通过几个典型的、常见的电源，来谈一些维修技巧。

　　三、金星C6428开关电源维修技巧

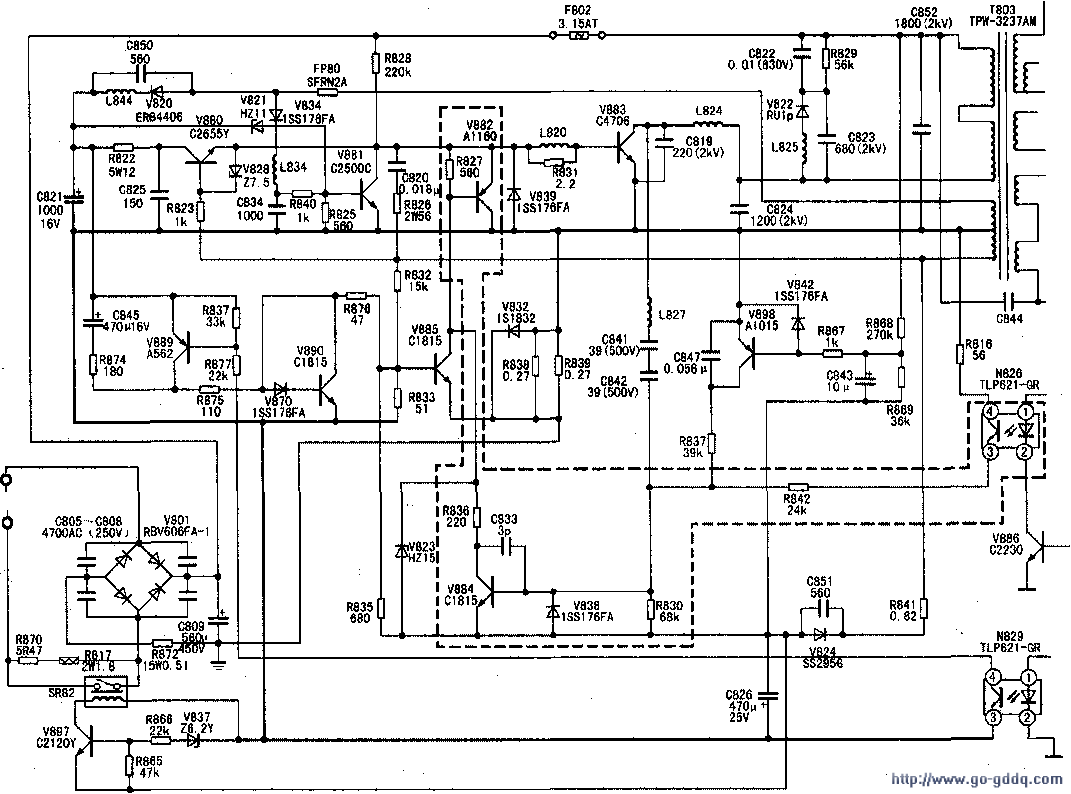

    金星C6428的开关电源采用的是东芝“火箭炮”机型的开关电源．其电源初级部分的主要线路见图。采用此电源的国产电视机较多．如东芝2929KPT、长虹C2919、C2939、C3418(它们的待机、开机控制部分略有不同)、长虹C2518、C2588(已作了简化)、北京C2931等。此电源的结构比较复杂，各种保护电路也较多．其原理在各种书刊上已有介绍，这里不再多说。这种电路检修要点是：

　　1．掌握几个关键点：R828是起动电阻，C820、R826足正反馈元件，虚框内的元件(N826-V884-V882)构成稳压回路。

　　2．电路中，可以暂时断开的元件有V885、V898、V823。如果断开哪一路后电源就起振了，那么故障原因就在相应的一级里去查。例如。如果电源不起振，当断开V885后电源起振了，那么故障就应该在V889→V890→V885及周边元件中。
