东芝e-STUDIO208/258数字复印机驱动系统的拆卸技巧
来源:本站整理  作者:佚名  2010-01-14 15:29:42



  1.若复印机上安装了STP(KK-1600),拔下电源线。

  2.拆下手册袋。

  3.若复印机安装了整理器(M1-1011),拆下整理盘和接头管。

  4.若复印机安装了JSP(MJ-5-1)或OCT(MJ-5002),将其拆下。

  5.拆下墨盒和处理单元。

  6.拆下后盖。

  7.拆下臭氧过滤器盖。

  8.拆下纸盒盖。

  9.拆下PC1/F PWA。

  10.拆下高压电源。

  11.放开弹簧12.拆下两颗螺丝,松开定时皮带,拆下纸盘输送齿轮两组件。

  13.若复印机上安装了ADU(MD-0101)或SFB(MYl016),将其打开。

  14.打开侧盖。

  15.拧下两个螺丝。

  16.从PWM上拆下两个接插件。

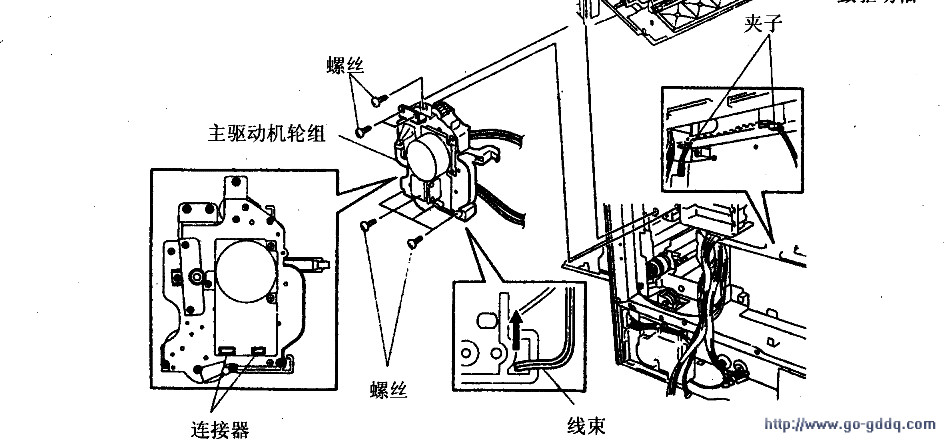

  17.松开复印机内部的导线,取下7个螺丝,并拆下主驱齿轮组件。
