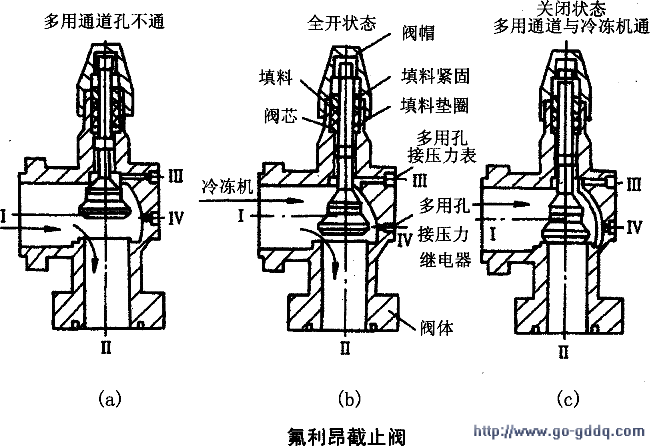

截止阀的关闭原理与其他阀门一样，但在结构上却有点特殊，为了保证阀门的严密性，取消了手轮，用阀帽代替。氟利昂冷冻机上的吸、排气截止阀多出两个通用孔：一个常接通道Ⅳ；另一个可用倒退阀杆关闭的多通用孔Ⅲ。其结构如图所示。
在图(a)中，将阀杆开足，第Ⅰ、Ⅱ、Ⅳ互为相通，Ⅲ孔不通。这时可以拆卸这个Ⅲ孔上所按的压力表(或继电器、充氟管、加油管等)。如果把阀杆顺时针关闭1～2圈之后，则第Ⅰ、Ⅱ、Ⅲ、Ⅳ4孔均通，这种状态就是我们平时所见的运行全开位置(注意：这时不用的多用孔应堵上)，如图中(b)。当把阀杆关到最大位置时，如图(c)中所示。这时第Ⅱ孔与其他3孔不通。表示冷冻机与系统切断，可以检修冷冻
机。
(1)阀杆的修理
阀杆磨损严重一般不作修理，应选择45#钢或同材质规格车削加工，予以更换：弯曲的阀杆必须更换。
(2)密封面的修理
主要取决于阀座与阀芯的磨损情况，如铸钢或铸铁阀芯与阀座密封面有划痕或凹坑时，车削后用“研磨法”对研阀座与阀芯，使其恢复密封，磨损严重的可更换新阀。
在研磨时，应左右旋转阀芯，用力不要过大，磨料可用150#～280#研磨砂进行粗磨，再用W40～W50微粉进行细磨。在研磨过程中，应经常检查。若两者表面接触已均匀，可用煤油洗净，再用润滑油光磨，待密封面光洁后即为合格。
若阀芯密封面系轴承合金，密封面损坏不太严重，可用三角刮刀刮平合金即可。如损坏严重，可重浇轴承合金，然后进行车削。轴承合金表面应比阀芯表面高O．10～O．30mm。
(3)更换填料(盘根)
填料严重磨损以及老化，应更换新的。更换填料时，不必拆卸阀门，仅将阀门全部开足。如系石棉橡胶盘根或橡胶盘根，填料应切制，两头的搭口呈45度角，若填料盒内能容3道填料时，各圈的搭口应错开120度能容4道填料圈时，搭口应错开90度，5道填料应互错45度；若填料系石棉绳，更换时应按顺时针方向缠绕，并在填料上涂上润滑油使阀门开关灵活；如填料系塑料网式，若磨损严重，失去密封作用，可成套(片状)进行更换。
