JT-6-6型推焦机平煤系统部分改进和故障的排除方法
来源:本站整理  作者:佚名  2010-07-13 09:59:26



  电路发生故障而不能及时解决时容易造成重大设备事故或延误生产等。从电路中可以看出252SQ、255SQ、202KM、201KM的辅助接点,201SQ前端超限位202SQ、后端超限位211KM、212KM、213KM的辅助常闭触点在电路中发生故障时,即使是用强退也无法将平煤杆退回,因此要有相应的改进方法和快速的检修技巧来处理故障。

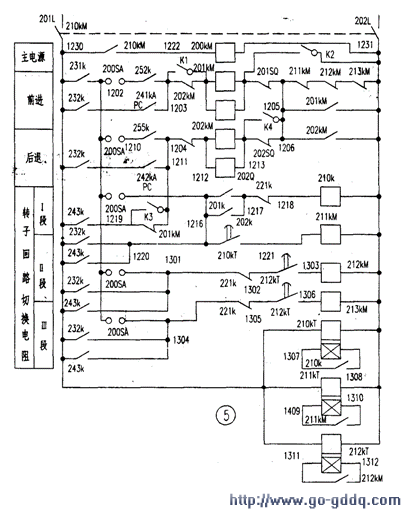

  修改如图5上方,将252K的常开触点,202KM的辅助常闭点并联一只开关(K1)。超前限位201SQ、211KM、212KM、213KM的辅助常闭触点并联一只开关(K2)。

  反向运行控制线路中255K的常开触点,201KM的辅助常闭触点并联一只开关(K3)。超后限位开关202SQ两端并联一只开关(K4)。这样当发生故障时,就可以用下述方法迅速找到故障部位,而后采取相应的处理方法进行处理。

  如正向运行不动作、201KM线圈无电压不吸合时,试接通开关K1。如短接后201KM接触器动作,平煤电机运行257K继电器线圈有故障、常开触点有故障、252SQ(行程控制器内)的触头有故障或其他与其相关电路有故障。查找方法如下:用万用表的一只表笔接到201KM线圈的一端线号为1205端上;另一只表笔分别测量线号为1204、1203、1202等。如1204无电压,则正常(万用表用交流电压250~500V挡测量,也可用测量灯泡来测试)。因带电测试需加小心,应将表笔接前一端的导线上1203,如有电,则说明202KM接触器的常闭辅助触点接触不良或损坏(见图5)。

  如1203端测量无电压而1202端有电压,说明252K的常开触点有故障或252K线圈断路或短路烧坏及行程控制器252SQ的触点与线圈有故障。

  测252K线圈两端有无电压,可断定是线圈还是252SQ的触点有故障。

  如K1闭合不起作用,试将K2闭合。如闭合K2后201KM线圈得电,电机M200正向转动,说明:

  (1)故障在201SQ;(2)211KM、212KM、213KM接触器的辅助常闭触点接触不良或损坏及线路有故障。

  用万用表的一表笔接201KM线圈的1204端,另一表笔依次测量1205、1206、1207、1208、1231等。判断具体故障点在哪部分,然后采取相应措施及时处理。其他两开关K3、K4判断、处理方法也相同。

  以上判断方法必须是在联锁符合条件,手动/自动开关在其中一种方式,控制电源及主电源都正常时测量。利用此方法也可测量其他部位的电压。

  经过改进后能够达到事半功倍的效果,也可保证正常生产和增强机械设备的安全性。
