笔者为自己的车载电视音响系统选中了一款ID328型爱多DVD影碟机。它的体积较小（250mmx225mmx55mm），适合在驾驶仪表盘上方固定安装。该机采用的开关电源产生+5V、+12V、一12V三组直流电源，需要在保留原来交流供电的情况下为其增设直流供电功能，成为一机两用。

　　电路原理

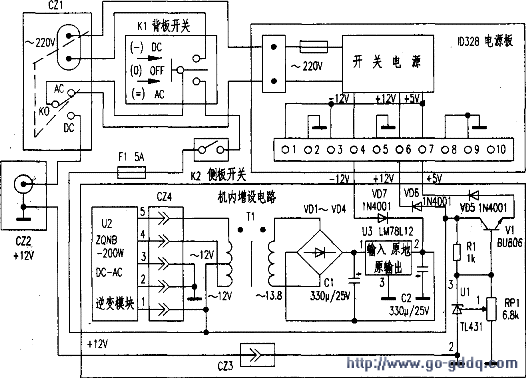

     该项改进的关键是怎样由一组12V电源同时产生功率足够的+5V和-12V两组电源，并且还要与这一组12V电源同时共地使用。笔者最终确定选用了如图所示电路。

　　图中-12V的产生是采用了《电子报》2003年第15期《自制大功率高效逆变模块》一文中的逆变电路原理。U2是原文中方框图部分的一只模块，体积仅15mmx24mmx36mm，是由该文作者提供的，型号为ZQNB-200W。

　　由U2、Tl、VDI～VD4、U3组成DC-AC-DC变换，从而得到-12V电源。VD5～VD7为使用交流时防止逆变电源工作而产生电源重复，其中VD6尤为主要。U3为笔者现有的LM78L12正极性稳压块，做了变通使用，若用LM79L12负极性稳压块，当然也是完全可以的，只是要注意整流桥的极性和稳压块的引脚不要接错。

　　+5V的取得是由Ul、R1、V1、RPl四只元件完成，V1采用BU806，为400V、8A、60W的达林顿管。

　　当交流电源线从CZI拔出时，直流电源从CZ2通过K0自动接通，背板开关Kl为直流总开关。

　　当交流电源线从CZl插入时，直流电源由K0自动断开，K1则仍旧是原交流电源总开关。这样的设计是交流和直流线假如同时插入，则以交流供电为主，并且不会发生误操作。

　　制作安装
    CZl和K1只需在原来的位置上更换成带有连动开关K0的交流插座和1×2的一刀三置（带有OFF位全断开的）开关即可。CZ2和F1在背板空档处另外增设，K2是为操作方便而设在靠近前面板的左侧面板上。其余增设的电路均在机内（图中下框图所示），其中关键是T1的制作安装，笔者选用的是老式推挽功放电路中的输入变压器重新绕线而成，共有。

　　双12V和13V左右的三个绕组，每组圈数可在120T左右且线径最好不要太细。Vl安装在底板上，以便散热（因V1发热较为严重，笔者采用了两只并联）。所有元件的安装均可以使用A、B胶和套管等固定和绝缘处理。机身与车体安装时，机脚处采用双面胶，背板中部的两只上盖板固定螺丝处加上两只一号电池弹簧，弹簧另一端各连接一只小吸盘，刚好可以吸附在前挡风玻璃上，起到固定、防碰和减震作用，这样一来在使用中整机的抗震效果也非常理想。
