传输音频信号应注意的问题
来源:本站整理  作者:佚名  2010-07-13 09:59:44



  模拟音频信号的传输是最为常见的,但我经常会遇到一些头痛的问题。如50Hz交流声干扰、伴音失真(沙哑、破响)、声音梗塞、音轻、声音发漂等。

  解决问题的办法很多,但你不妨试试以下几种方法,也许会有所收获。

  1.规范青频连接线的制作
    在制作音频连接线的过程中,首先必须选用优质的带屏蔽的音频电缆,在连接头的选择上尽量符台设备需要,避免使用转换头,规格应按电缆的规格对应使肌其次。必须保证良好的压接质量或焊接质量。使用压接方式的接头,如果经常拨插,可靠性就低,应尽量避免使用这种类型的接头。相对而言,焊接型的接头对工艺要求就低一些,每当做好一条音频线,都要用万用表进行一次检查,确认没有开路或短路。

  2.平衡和不平衡接法的匹配问题
    在一些场合还可能遇到一端的设备接口是平衡接口,另一端的设备是不平衡接口的情况。在音质要求不很严格时,只需在平衡端使用平衡接法,不平衡端使用不平衡接法,注意各脚对应就可以了。但在广电系统中有严格要求时,就必须使用转换电路将平衡转为不平衡,或将不平衡转为平衡。

  非平衡转平衡电路基本原理是利用一块运放(LM4558),把输入的非平衡信号模拟成一路热端信号和一路反相的冷端信号,即双运放的一半作同相放大,另一半作反相器(如图1)。


  AF=1+R2/R1=1+R4/R3=2平衡转非平衡电路基本原理是把运放(LM4558)接成差分减法器输入方式,混合叠加输出一路非平衡的音频信号(如图2)。


  AF=2R2/R1=2R4/R3=2在实际运用中可以调节砌、R3来加减放大器增益。

  3.不罔地电位的青频传输

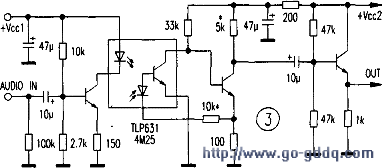

    遇到机房间有不同地电位时。音视频的长距离传输会出现较重的50Hz干扰,通常可以用光纤隔离、微波隔离、音视频调制解调等办法解决。为节省开支你也可以用笔者提供的廉价方法解决。基本原理是利用光电耦合器件从物理上把不同地电位分开。注意,电路使用了两个独立电源供电(如图3)。


  4.学会控制伴音电平在合理范围
    在节目制作中由于人耳对声音变化反映迟钝,一般只有依靠眼睛观察发光电平指示(毫伏表)才能准确判断大小。而大多数人往往只注意声音的有无,很少注意输入、输出的电平指示的大小,导致录音(采集)伴音失真或素材段伴音大小不一;二是多台设备串联使用时由于级间输入输出电平调整失衡、连接匹配不当引起伴音饱和失真(沙哑)或音轻(音漂)、动态范围被压缩。
