本文介绍一种在不影响电话机正常使用的前提下，将其改装成具有自动拨号功能的防盗报警器的方法。使用时将该防盗报警器放在贵重物品附近，一旦发生盗情，电话机将自动拨出指定的两组电话号码，在被叫的话机或手机中可听到报警音（可在程序中设定）。同时，还可通过座机免提话筒监口斤房间里的芦音3分钟（时间可自行设定）。该控制器制作容易、成本低、不需调试，经过一年的使用，性能稳定。

　　一、硬件电路控制器

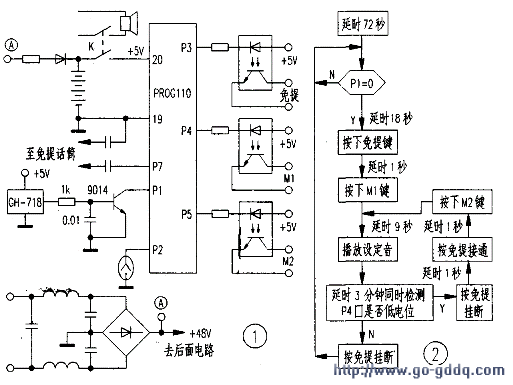

    原理图如图1所示，其核心为微型可编程控制器PROG-110，有6个L/O口。P7口为音乐输出口。采用4节1.25V镍镉充电电池供电。单组双刀拨位开关K分别串接电话机扬声器和电源。当开关K闭合时，断开机内扬声器，接通电源，PROG-110开始运行。Pl口接人体感应模块GH一718。P2口接水银微动开关，稍一震动，P2口即输入低电位。P3、P4、P5口分别接光耦4N260当P3、P4、P5口输出低电位时，光耦导通，则分别接通免提、Ml键、M2键。P7口接至电话机免提话筒。电路利用电话机外线的48V电压给4节充电电池进行补偿充电。

　　二、程序介绍
    本程序程图如图2所示。当开关K闭合后，PROG-110和GH-718得电开始工作。

　　1.延时72秒（为主人接通防盗器电源至离开警戒区留出时间）后，进人警戒状态。当有人在GH-718的有效范围内移动时，探头输出高电位，三极管9014饱和导通，P1口输入低电位。

　　2.延时18秒（为主人进入警戒区至关闭防盗器电源留出时间，这样可避免主人回家系统报警）后，P3口输出低电平，光耦导通，接通电话机免提键。同时P3口输出高电位，电路复位（相当于先用手按一下免提键，然后松手）。

　　3.延时1秒钟后，P4口输出低电位=，接通M1键（缩位拨号键），将电话拨出。

　　4.延时9秒钟后，P7口输出音乐信号。以示报警。音乐停止以后，若对方接听电话，就可以通过免提话筒监听房间声音。

　　5.延时180秒，在延时的同时，系统检测P2口的状态。当P2口为高电平时，则程序继续延时，180秒后P3口输出低电位，0.5秒后输出高电位，相当于按一下免提键把电话挂断了。

　　6.程序继续检测P1口状态。若P1口为低电位，则重复以上步骤。

　　7.在报警布控延时180秒期间，若系统检测到P2口输出低电平（即有人移动电话），则P3口输出低电位，O.5秒后又输出高电位（相当于按一下免提，将电话挂断），1秒后，P3口继续输出O.5秒钟的低电位（相当于按一下免提，将电话摘机）。1秒后，P5口输出O.5秒钟的低电位（相当于按一下M2键，将所储存的电话号码拨出）。
