二、辅件.

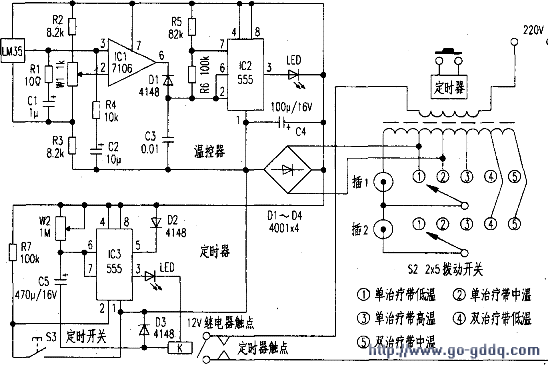

1、定时器功能是置治疗带敷用时间的，到时显示讯号告警或自动关断电源。可用机械式或电子式，成品机械式定时器，其接点直接控制220V交流电，由于通断时产生火花，为防止火花损伤金属齿轮，使用三线插头，把金属部分接地以减轻火花影响。其定时控制范围O一60分钟，图中只画出其接点，若要延长定时时间，可附加附图中IC3 555集成电路的电子定时器。先用W2设置定时时间，定时范围0—120分钟。使用时，先使用原定时器。电源接通，治疗仪工作，若要60分钟以上治疗，再按下按键开关S3开机后，IC3的③脚输出高电平，红色指示灯亮。其继电器直接控制交流220V电源韵通断，需注意接线走向安全。在有的治疗仪中，装用“液晶显示定时器”使用专门的集成电路和显示器，功能都相似。有的治疗仪所装液晶定时显示器，缺少长开功能，还不如机械式的。
2、温控器 装于治疗带内的LM系列温度传感器，温度变化1℃，电压相应变化10mV。用Wl设定治疗带温度，电压变化值传输到ICl μA7106③脚，与②脚原先设定的电压比较，如超出5℃，电路翻转，使IC2（3）；脚输出高电平，绿色指示灯点亮。提醒护理人员或患者需要调整温度，或关闭电路。有的治疗仪装置“液晶显示温控器”，功能相同。有的显示屏中导电橡胶条使用胶带纸粘贴，容易失效。
笔者曾用IC7106三位半模／数转换电路，配上三位显示屏，装置温控器的电路原理和构成较整个治疗仪都复杂。而且治疗带敷在人体上，温度高低应能感知。治疗仪中添装温控器，纯属多此一举。
3、外壳可按实际需要，参照本文选配，从简到繁，可分可合。治疗带的插头、插座，建议使用莲花插头、插座。其始端、尾端分明，不易颠倒而影响磁场方向。
