变电站PT（电压互感器）·并列装置在变电站一、二次设备的保护和电量的计量等方面都占有十分重要的地位，直接影响变电运行的可靠性和经济效益。现场运行反馈信息表明，厂家生产的PT并列装置在雷雨天气有烧毁模块内部继电器的现象，同时不能反映系统接地故障。因此，笔者在2003年开发制造出符合油田实际的PT并列模块。但通过近2年来的运行发现该产品对瞬时性接地选择性不强，没有有效地躲过瞬时性接地，为此又对其进行了改进，使之更好地服务于油田电网。

　　一、工作原理
    该电路主要由PT并列主回路及PT二次开口三角形电压检测电路组成。平时两段PT单独运行，当检修l段母线或检修Ⅱ段母线或事故处理时，将PT电压并列使用，电压回路改用非故障段PT电压。

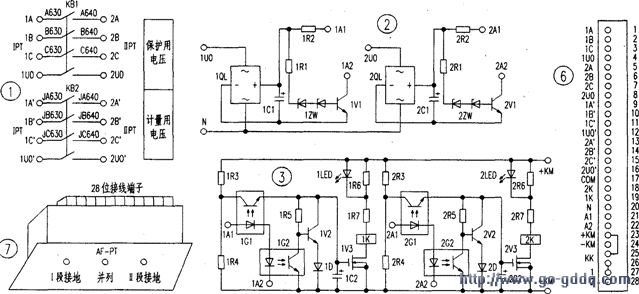

　　主回路接线原理见图1、图4。其中KBl、KB2分别是I、Ⅱ段保护、计量PT并列继电器。采用控制一组继电器的方式完成两段PT（4组电压）的投运及解列功能。KBI、KB2通过控制开关KK、隔离开关G1、G2及断路器DL、分压电阻R2接入正负控制母线KM。发光管LEDl用于PT并列指示。

　　系统接地检测电路见图2、图3、图5。当系统发生接地故障时，PT开口三角形出现电压。相应的检测电路动作，完成报警及后台通信任务。具体工作过程如下：

　　当I段系统发生接地时，PT二次侧开口三角形出现电压，加到本电路lU0和N接线端子上，经桥堆lQL整流、1CI滤波，使三极管lVl导通，光耦1G1、1G2得电，其输出端呈现低阻，从而使MOS管1V3导通，继电器1K得电吸合，两对常开接点（见图5）一路到后台，完成通信（1K、2K、COM），另一路到冲击继电器发接地报警（A1、A2）。接地报警阈值可以调换稳压管lZW的稳压值来实现。发光管lLED指示接地报警。

　　另外，为避免恶烈天气造成的瞬时性接地报警，电路中增加了接地延时电路，用于躲过瞬时性接地报警，这样做主要是提高电路的选择性。由图3电路中的光耦1G2、电阻lR5、三极管1V2、二极管lD和电容lC2组成。

　　其工作原理是：当电力系统发生瞬时性接地故障时，光耦lGl、1G2导通。+KMj通过lR3、lGl力口到lC2上，为其充电，这个充电时间就是电路的延时时间。其间若是瞬时性接地故障，因电容没有充满电，故障就已消失，故不报警。若是永久性接地故障，则电容1C2有足够的时间充满电，使MOS管1V3导通，继电器1K动作，发报警信号。其中lG2、1R5、1V2、1D主要为lC2放电而设置。

　　当接地故障处理后，光耦lGl、lG2截止，三极管1V2在电容lC2的电压作用下导通，将1C2的剩余电压放掉，电路返回，为下一次动作做准备。

　　当Ⅱ段系统发生接地故障时，Ⅱ段电路工作，原理同I段，此处不再叙述。为保证电路运行的可靠性，特别是在雷雨天气，避免有印刷线路及元件烧损现象，在选材上，所有元器件的容量加大。并把PT丰同路的印刷线路令部加粗并涂锡。并列继电器选用优质产品，接点容量大于10A，这样可有效的增加抗冲击能力，同时减小了PI‘并列回路的压降。
