观察开机过程中,在由“灯丝一段”转为“灯丝二段”的瞬间。多次出现24V控制电源烧毁的故障。观祭损坏的24V控制电源,与稳压调整管发射极相连的印制线路烧断、调整管管壳炸裂。
一个额定负载电流约2A的线性稳压电源,即使输出端短路也不可能在瞬间产生如此严重的后果!初步断定,存由“灯丝一段”转为“灯丝二段”时,有一尺电流、高电压叠加到了24V控制电源上,故障起因不在24V控制电源本身。
通过观察发现,当“灯丝一段”转为“灯丝二段”时,灯丝二段交流接触器(编号为JCE)的(11)脚与(12)脚之J百l必然伴有明显的电弧产生,进一步发现24V控制电源恰好流经与之相隔最近的(3)脚和(5)脚(如图1)。

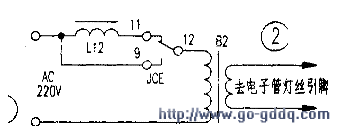

分析电弧产生的原因,当发射机工作在灯丝一段时,交流接触器JCE的(11)脚与(12)脚闭台,阻流圈L12(65mH)起到为灯丝降压的作用(如图2所示);转为灯丝二段时,(11)脚与(12)脚断开。由于L12产生电动势的作用,在(11)脚与(12)脚间产生强大的电弧,势必对附近的③脚和⑤脚产生放电现象,极易将24V控制电源烧毁。
由于交流接触器JCE的⑦脚与⑧脚未使用,遂将(11)脚与(13)脚,(12)脚与(14)脚分别对调,使得与阻流圈L12相连的引脚远离与24V控制电源相连的引脚。经过这一细微的改动,常损24V控制电源的顽疾得以彻底根治。
