解决555单稳态电路上电触发的方法
来源:本站整理  作者:佚名  2010-07-30 16:23:38

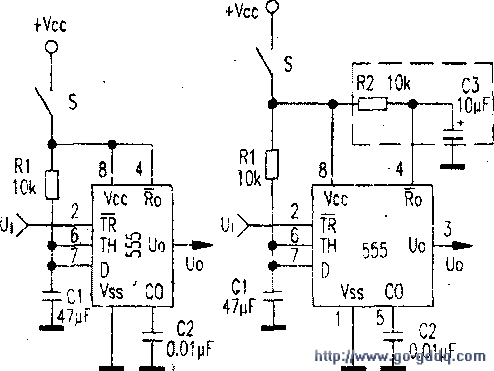

  笔者在实验中发现,由555电路构成的单稳态触发电路,只要一合上开关S,电路就自动触发。这种现象无规律发生(试过555和7555均有此现象),经查资料,许多用555集成块做的单稳态触发器与笔者的实验图(如左图)无异。后来在555的④、⑧脚上添加了一个由10kΩ电阻R2和10μF电容C3组成的上电复位电路后(如右图所示),该电路就无上电触发现象了。
