打摩通美牌DW-12稳压电源来代用电池
来源:本站整理  作者:佚名  2010-08-03 09:50:42



  家用小电器(如收音机等)电池消耗很快,使得银子滚滚外流,这对收入微薄的家庭来说,是个不小的支出。

  而是所用电池种类繁杂,所以家庭很需要一个多用途稳压电源,这样既省钱,又方便。我找到一个通美牌DC  2V的直流稳压电源,它输入AC220V/50Hz。  输  出DCl2V/500mA.

  但没有DC4.5V和DC3V的输出,为此需要打摩一下,使之能为我所用。

  该电源的核心器件是一块LM7812三端稳压电路,额定输出为DE12V/lA。  用LM7805稳压块。

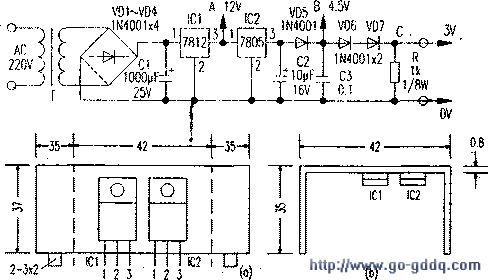

  几只二极管、电阻、电容,外加几段导线。按上图原理改制,下图是安装示意图。上图中A点左镯I}为原电路A点右侧为新添部分。由于IC2输出为DCSV/1A,完全满足使携式半导体收音机的电流需求,但电压值与所需不符。为简便起见,用3只二极管VD5~VD7来降压,使B点输出DC4.5V,C点输出DC3V。C2为滤波电容器,C3可以除去高频干扰,加入电阻R的目的是防止负载开路时使C点电压升高而造成对外接3V收音机的冲击。经试用称心如意。制作过程中应注意两个问题:

  一是增加的三端稳压器lC2尽量利用原机的散热器进行散热;二是各输出点应注意绝缘,防止碰接或短路。
