无人值守蓄电池全自动充电器的改进方法
来源:本站整理  作者:佚名  2010-08-03 09:50:45



  笔者购买了《电子报2004年合订本》,翻阅其卜册127页一篇题为《无人值守的蓄电池全自动充电器》的文章,经制作发现该电路中存在一个问题,希望与大家一起讨论。

  原电路中当按钮按下后,继电器J吸合,常开触点闭合自保为线路提供电源,LM317与R1提供恒流为蓄电池充电。R2和RP以及Q1构成电压检测回路,当充电至蓄电池内电压高点时,Ql导通使继电器线圈失电停止工作。起到了自动停止充电的效果。

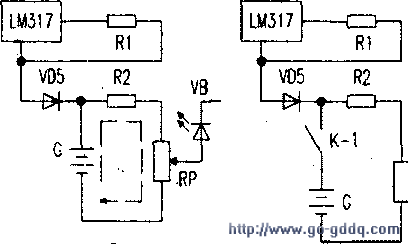

  这时充电电路已经停止工作,但R2、RP与电池却构成一个放电回路(如左图)。如果长时间未取出,电池容易放电耗尽。只要利用原继电器J的另一个常开触点,将它串入电池的充电回路(如右图),当继电器失电停止工作时,常开触点复原,将电池与电路分开就能避免上述问题的发生。
