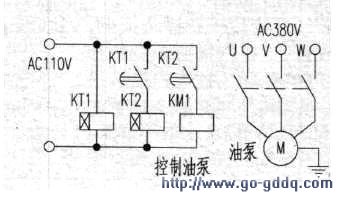

一台滑枕铣床的油泵控制器损坏，原型号的配件买不到，笔者用一个JSCF-1型和一个JSCF-3型电子式时间继电器组合了一款电路，此电路的要求是，铣床一接通电源，润滑泵先工作2s，以用来润滑整个机床内的各个部件。然后在不切断电源的情况下，每隔3h润滑泵就工作2s，电路如附图所示。

　　KTl为JSCF-3型时间继电器，延时形式设置为循环延时，延时时间设置为1.5h。这样，KTl工作状态每3h为1个周期，KT2延时形式设置为2s，由于KTl控制KT2，KT2的执行继电器只能在3h以内工作2s。KMl为控制润滑泵的交流接触器，受KT2的控制，同样也只能在3小时内工作2秒。同样整个控制电路就改制成功了，效果和原来的一样好。
