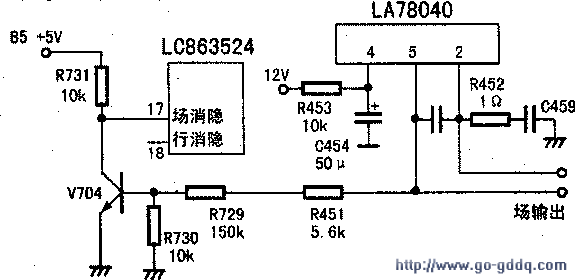

凭经验把CPU、存储块、LA76810先后换了,可是故障没有半点改变。测CPU的电压,结果除17脚外全部都正常。17脚为场消隐输入,实测电压几乎为0V,与正常5V相差太远。测附图的V704电压:b极0.58V,c极0.05V,e极接地。这说明场消隐三极管处于饱和状态。它的b极正常为0.08V。测b极所接的R729,它的另一端电压有11V左右,比正常电压高了几倍,这电压是从场块AN5522⑤脚出来的。怎么有这么高电压呢?正常时只有1.7V左右,会不会是场块损坏?带着疑惑把场块拆下来(型号为AN5522)拿了一一块LA78040换上(AN5522与78040可以互换)。开机,意想不到久违的蓝屏来了,遥控、面板按键也都起作用了。原来是场块内部软损坏,⑤脚与④脚几乎相通,使得场消隐没有,CPU没有工作,所以都失效了。后来有两个客户来电询问,故障现象是一样的。
我告诉他们先测场块⑤脚电压,如果是11V左右,换掉场块即可。后来证实说是场块坏。AN5522承受的电流没有LA78040大,它内部易软击穿。同行们在以后碰到SKD套件板类似的故障,可按此法检修,以免走弯路。
