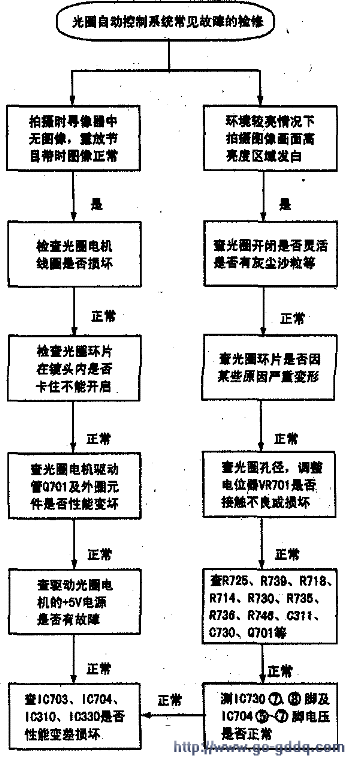

在摄像机的故障检修中。除电源供给电路故障外。自动光圈控制系统的故障也比较多见。该机光圈控制系统的故障检修流程图如图所示。下面介绍常见故障的检修方法。

　　（1）拍摄时寻像器中无图像，但重放节目时图像正常。

　　此类故障多是镜头内的光圈环不能打开引起。为确诊可卸下机盖，在通电瞬间观察光圈环能否动作，如果不能动作，则说明光圈环不能打开。引起光圈环不能打开的原因有以下几种情况：光圈环片上粘有过多灰尘；光圈环片被沙粒卡住；光圈环片严重变形；光圈自动控制电路工作不正常。若是光圈环片上粘有灰尘或被沙粒卡住。用毛刷清除即可；若是光圈环片严重变形，只有换用新的光圈组件：若是光圈自动控制电路工作异常，导致光圈打不开，则重点检查光圈孔径。

　　调整电位器VR701、光圈电机驱动管Q701、光圈电机及5V供电电路。

　　（2）在环境亮度较暗时，拍摄的图像正常，而在环境亮度较高时，拍摄的图像发白。

　　这种情况说明光圈的开启范围始终较大，导致CCD接收到的图像亮度过强，应重点检查：光圈环片是否被卡死；VR701是否已损坏；IC704是否损坏或性能变差。如果测得IC704⑥脚电压能随环境亮度变化，但⑦脚电压却不能随之变化，则说明IC704已损坏。如果查上述电路及元件均正常，则分别检查R736、R725、Q701等相关元件。
