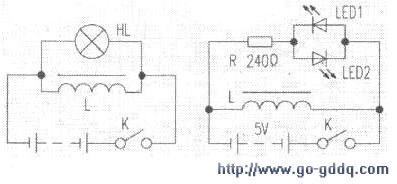

电工基础自感现象实验电路图见图1，接通电路使灯HL正常发光后，再断开电路，这时可以看到，断电的一瞬间，灯泡突然发出很强的亮光（笔者用电感量不同的电感做了多次实验，观察效果都不好），然后才熄灭。

　　把左图改成右图后，接通电路使LED1发光，再断开电路，LED1熄灭，LED2瞬间发光，实验效果好。

　　右图制作材料可用交流接触器的铁芯和骨架，在骨架上用φ0.31mm的漆包线绕1300匝制成，LED用高亮度发光二极管。
