电视机与机顶盒电源开关联动方法
来源:本站整理  作者:佚名  2010-09-15 09:24:58



  《电子报》2008年第7期第10版《一种电视机与机顶盒电源开关联动方法》一文。涉及科技含量高、技术性强,动手后可掌控一些制作技能,学到一些电子技术知识。但笔者认为,作为一种“开关”,用不着如此复杂的电路,我有两个办法介绍给大家,看看是否行得通。

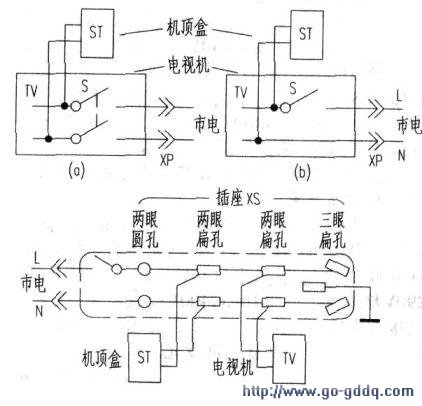

  1.直接并联法即机顶盒的电源进线与电视机的电源进线并联在一起。经一个电源开关接至市电,由同一个开关调控两台设备的启,停。如机顶盒与电视机相隔一定距离,则要把机顶盒的电源线加长,经电视机后盖处进入电视机内。把该线焊牢在电视机的电源开关上(图1a、b)。这样就能使电视机与机顶盒的电源同时接通,断开了。

  而不管你的机顶盒是放置在何处,甚至在衣柜/书厨的项上也无妨。上图中s为电视机的电源开关,上图a为双刀双掷,可以与市电完全隔离:图1b中的S为单刀单掷,L端应接市电的火线,N端接零线,以保用电安全。

  2.接线板法笔者手边正好有一个塑料接线板,板上注明容量为10A/250V,自带开关,有一个三眼插座,三个两眼插座(其中一个圆孔状,供插芯圆柱形的单相插头用),可以同时为四台家电供电,当然要注意容量不要超过250×10VA。并要留有余量,详见下图。

    注意两点:(1)开关S的I端要接市电火线,切断电源时,就与市电隔绝了。达到安全用电;(2)一定要重视总负荷量不得超载。

  有条件者可将其换成5A/250V的双刀掷开关。以提高用电的安全性。

  第二方案笔者自2007年5月10日装上机顶盒使用至今,未有故障,不但免除了要分别启/停机顶盒与电视机的麻烦,而且杜绝了“待机耗能”的弊端,也算是为节能出点力。本文谈不上技术、技巧,只是因陋就简,做到够用、好用。不枉花精力和财力,这也算是本文的目的吧!
