对于电冰箱延时节能保护器，相信家里有老式电冰箱的用户一定不会陌生。通常其延时节能保护器（以下简称冰箱保护器）都是放在电冰箱上面，电冰箱插头则插在冰箱保护器的插座上。当冰箱保护器处于停机状态时，打开电冰箱冷藏室门，冷藏室照明灯不能点亮，这在夜间是极不方便的。由此，本人经过对冰箱保护器的改造，解决了上述的弊病。

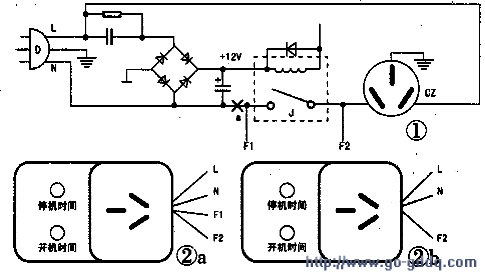

　　首先对冰箱保护器进行改造，图1为主电源图，其他部分未画出。改法一：将图1中a点处断开后，从继电器常开触点两端引出F1、F2两根线。剪掉冰箱保护器电源插头，只留L和N线并引出，见图2a。改法二：图1中a点处不断开，仅在继电器的常开触点输出端引出一根线F2，同样剪掉冰箱保护器电源插头，只留L和N线，见图2b。

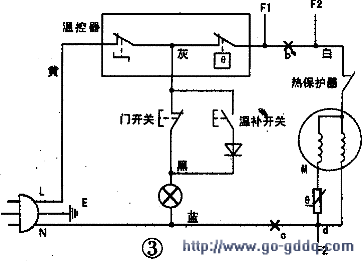

　　冰箱保护器改造完成后，接着是装到冰箱里去。以容声BCD-196／HC为例，将冰箱冷藏室内的温度调节器盖打开，对照背侧的原理图，见图3。改法一的接入：找出黄色线和蓝色线，将冰箱保护器引出的电源线L和N接上，再找出白色线并把白色线剪掉，即b点；把冰箱保护器引出的F1、F2接到b点两端。改法二的接入：同样找出黄色线和蓝色线，并将冰箱保护器引出电源线L接黄色线。N接蓝色线。两线不可接反。再将蓝色线在c点处断开，将冰箱保护器固定在温度调节器旁，调整开停时间即可。第二种改法仅适合于个别电冰箱，因为d点并不一定会在冷藏室内的温度调节盒内。
