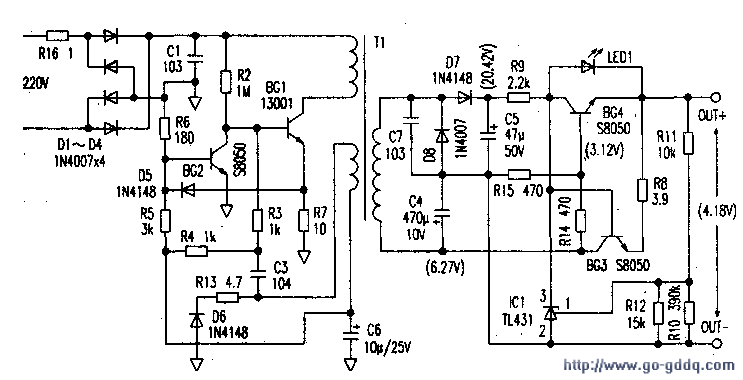

品胜TS-FC009锂电充电器原理图如附图所示（根据实物测绘），图中元件编号为印制板上的实际编号。

　　该充电器损坏后充电无反应，充电灯不亮，检查电路板上R16已烧焦，BG1、BG2短路损坏。R7开路。更换损坏的元件，R16因色环无法辨认，用0.25W1Ω熔断电阻更换，其余元件均用原型号代换（代换时注意测量所换晶体管的管脚是否与原管一致。笔者所购的13001的管脚就和原管不一样），完成后试通电，输出端只有极低的输出电压，看来还有故障，分析该电路，BG2为控制管，其导通程度直接影响开关管BG1的导通时间，从而影响输出电压。反馈控制电压经D6整流，C6滤波，经R5、R6分压送至BG2，后查出是R6阻值变大（阻值已为几百干欧），因该电阻色环已变色，只能根据色环大概用一只220Ω电阻代替，通电后测量输出端电压仍然偏低，于是将R6改为100Ω，再测量输出端为4.18V，似乎已经正常，但装入电池进行充电，充电指示灯不亮，看来电路还有问题，就在测量各点电压反复在电源上拔插几次后，只听“啪”的一声，上述元件再次损坏。

　　仔细分析电路图，再结合过去维修类似电源的经验，我认为该电源有以下问题，C1容量太小，整流后电压纹波太大，容易造成BG1损耗加大而损坏。C3容量偏大，电源振荡频率可能偏低，这样BG1导通时间过长，也容易造成BG1损坏。

　　更换损坏的元件，将C1更换为2.2μF／400V电解电容。将C3更换为0.033μF，再测输出电压为4.18V，但安上电池充电灯不亮，测C5正端电压为31.2V，C4正端电压为12.5V，而C4是耐压为10V的滤波电容，明显是次级电压偏高。分析为R6阻值偏小，增大R6至180Ω，测C4正端电压为6.27V，C5正端电压为20.42V，输出电压空载4.18V，安上电池后，充电指示灯点亮，测充电电流为60mA左右，至此维修完成，现已正常使用近两月。
