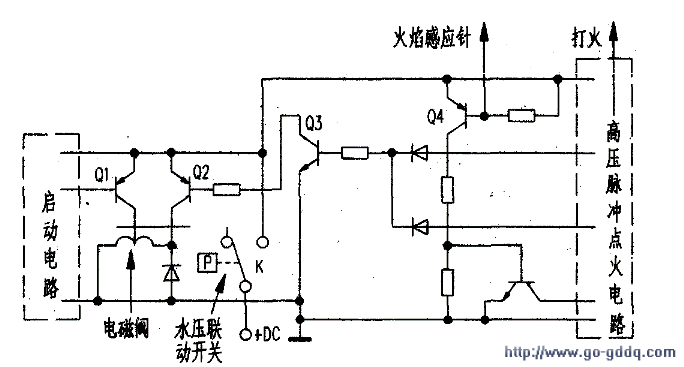

安装家用燃气热水器使用一段时间后，有时会出现燃烧加热中途熄火的故障。检修这类故障时会发现控制电路完好，而原因则多由火焰感应探针氧化所造成。其探针的作用原理大致如附图所示。当开启使用热水器时，水压控制联动开关K受出水嘴水压开启，接通控制电路的供电直流电源。随后，脉冲高压点火电路及Q等组成的燃气启动电路中的电磁阀相继动作，燃气通过控制电磁阀输入炉膛并被电火花点燃。热水器进入加热状态。而在启动电路复位之后，为延续正常的加热作用，此时火焰探针就开始发挥作用。

　　由于探针安装于炉膛前侧边缘的火焰上方，燃烧的火焰中具有导电离子，所以这时图中Q4三极管e-b结将通过“探针→火焰→对地”形成回路。使Q4正偏导通并驱动Q3、Q2电磁阀持续保持正常工作。但是当探针由于久烧而严重烧蚀氧化后，其表层会形成一层较厚的隔膜，其在火焰中导电性能骤减，就会造成Q4无偏置并截止，造成燃气电磁阀释放，即使其他控制部分正常，亦会阻断燃气的继续供给，造成热水器中途熄火。

　　对于这种故障情况，简单直接的解决办法是换用新的探针，但新探针实际上并不易买到。另外，采用将旧探针拆下用砂纸打磨表面后再使用的办法，也只能应付一时之需，用不了多久又会“旧病复发”。其实不妨采用下面这种解决方法，即在原探针尾端插连传输线根部和固定探针的压片（铁皮压片，其电位相当于电路地端）之间，并联接人一只1～2MΩ的附加电阻，就可借助其“辅助回路”作用，增强Q14的正偏导通（正常燃烧工作状态时）的性能，从而可杜绝因探针氧化而造成电磁阀误复位，中断燃气造成中途熄火的现象。加上并联此电阻后不影响原电路的功能形态。
