海信C2940型彩电屡烧电源的检修及改进海信C2940型彩电，易烧坏电源开关管及周围元件，该机曾多次维修过。但问题没有得到彻底解决。

　　其故障现象是：在观看电视节目的过程中突然呈三无，电源指示灯也不亮。打开机壳观察F801总保险完好，而F802（3.15A）烧坏，玻壳发黑。这说明电源部分有严重的短路现象。进一步检查发现V823已击穿短路，V822、V821、VD821烧坏。更换损坏元件后，再对各个元件进行仔细检查，在未发现明显异常元件的情况下，试机仍是三无。此时测得电源启动电压为0.4V，V838 b极电压为0.6V，属正常值，断开电源查开关管的正反馈电路R826、C820，在线测量无异常，将R826、C820拆下后检测发现C2820充放电过程中万用表的指针近似不动，故判定C820失效。在更换元件时我考虑到该机电源曾多次烧坏过，应适当增加V823开关管b极正反馈电路的阻抗来减小正反馈电流，于是用小于原电容容量的15nF电容取代系电容，试机电源启动。并能正常收看。

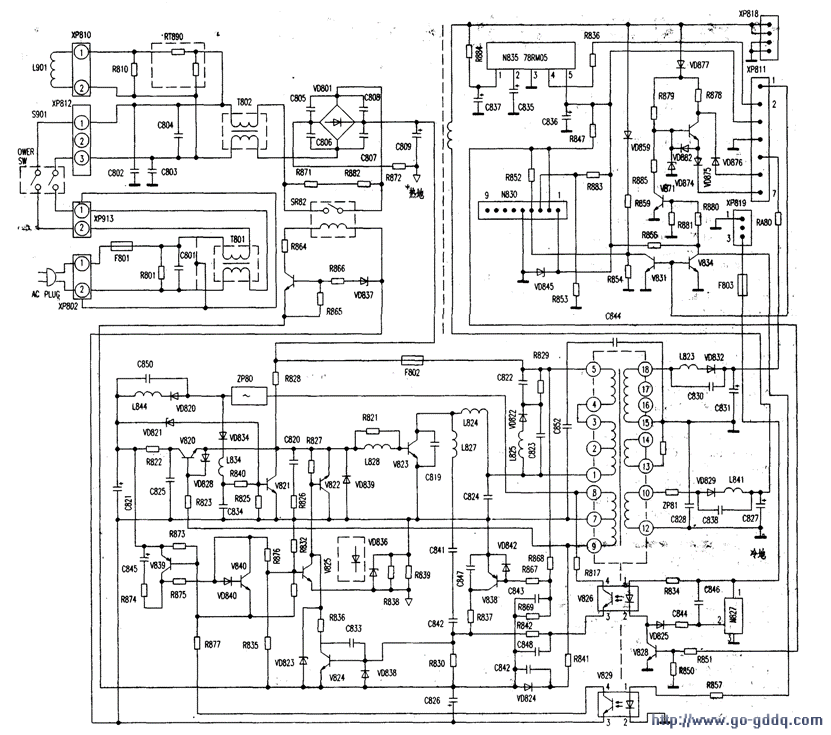

　　因该机屡损开关管及外围元件，我怀疑该机的电源电路设计有缺陷，但海信彩电随机未附电路图。这给进一步查明原因造成困唯。为了搞清楚故障原因，我参照电源板的走线画出了该机的电源电路图及元件标号，见附图。

　　将该电路图与其他机型的电路图进行对比。发现其电路设计果然存在缺陷。通过分析发现：

　　（1）VD821的击穿电压设计值过高，约11V。当流过开关管e极的电流突然增大时，开关变压器的⑦-⑧绕组的电压随之增大，因VD821的击穿电压值设计得过高，当达到VD821的击穿电压时，流入V821 b极的电流过大导致V821烧坏，V821起不到保护作用。

　　改进办法是用8.2V的稳压管代换原元件。

　　（2）V822的放大倍数偏小，分流效果不佳，用三极管A1160替换A966。

　　（3）VD836为普通二极管且正向并接在R838、R839两端（细虚线框内的连接方法），当通过R838、R839的电流突然增大时，其两端的电压因VD836的正向接入始终保持在0.7V左右，过流保护电路无法开启，最终导致开关管烧坏。将VD836改用5.1V的稳压管并反向接在R838、R839两端，当通过R838、R839的电流突然增大时，其两端的电压随之增大，当电压达到一定值时，使过流保护电路启动以抑制瞬间大电流对开关管的冲击。

　　将该机的电源用上述方法改进后，提高了电源抗瞬间大电流冲击的能力，确保电视机的正常使用。故书此文望同行们在遇到此机型时有所借鉴。
