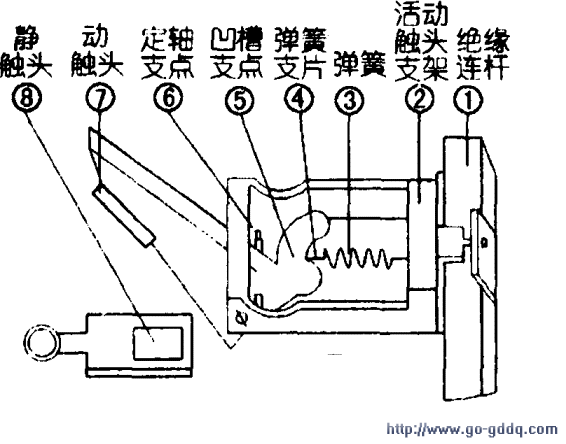

空气开关又叫做自动空气断路器，是交流电源总控制电器中的常用自动保护开关。如DXlO（30）-100A小容量自动空气断路器。由于体积小巧、结构紧凑、容量大而应用广泛。自动空气开关的基本结构如上图。

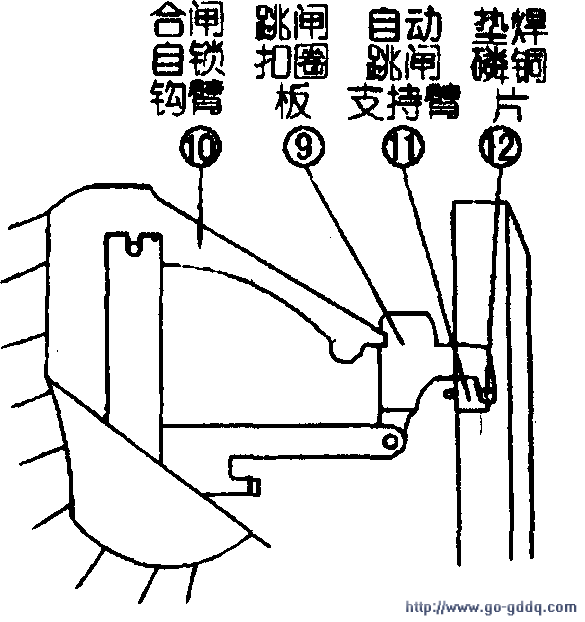

　　当合上开关胶木柄时。绝缘连杆l带动触头支架2转动（参见上图、下图），使动触头7产生与静触头8闭合的趋势。在此运动过程中。活动触头支架2内的弹簧3压缩；同时，由于角度变化关系，弹簧支片4与动触头弧形凹槽支点5及动触头定轴支点6。三点超过成直线的死角（180°）时弹簧3伸长，给支点5一定的推力，使动触头7与静触头8闭合。但是在使用中，由于生锈、灰尘等原因。凹槽支点5的位移不够，使弹簧3不能通过死角，这样动触头没有转动力矩而不能闭合。造成缺相。若新开关凹槽支点5处不光滑有毛刺，也会发生闭合缺桐的故障。

　　排除故障时。先将开关内部用毛刷清扫灰尘，然后再用压缩空气吹净。对于开关闭合连动机构，可用手反复强迫闭合、断开未接通的动触头。断开开关再用手多次按压动触头。由于多次运动，可将凹槽支点5处的锈蚀、毛刺等物去掉。之后再将各部的活动点、转动轴处加少许变压器油润滑，则可排除闭合缺相故障。经笔者修过的多只自动空气开关，在使用中均能正常工作。
