用市面上比较多的万能模块进行简单的试用，大部分彩显不能代换成功，原因就在于彩显工作在逐行扫描，由于彩显行扫描频率很高且行频可变。一般电源的工作频率与行扫描频率相近 （ 都在几十 kHz） 而容易产生差拍干扰，简单的代换会因画面严重干扰而不能成功。由于彩电“万能模块”本是从彩电电路改造而来，要想用于彩显电源，只要增加同步电路。就能代换成功。

    用宝菱威BLW-CL-A/B型超级智能开关电源，“串并联通”三根线的半封闭的型号，好方便修改电路，该电源模块的电路如上图所示。

　　该万能模块中的IC1（UC3842）振荡驱动的工作原理这里不作分析。只简析其电路稳压取样与IC的工作电源取得的方法。IC1的工作电压由C1、B1、R*取得，启动电阻R1也从开关管的D极（场效应管的漏极）取得。当电容C7电压充到IC1的启动电压时，IC1的⑥脚输出驱动脉冲，开关电源工作。开关管D极产生反峰电压，由于开关管开关时的反峰电压的高低同样反映了负载电压变化，由C1隔直，B1功率变换，R*（1kΩ）平衡限流，在脉冲变压器的次级取出稳压取样电压和工作电源（二绕组的比值适当），由于工作电压变化范围宽，所以设置了由Q2、D2、R7组成的稳压供电电路。以保证模块在正常的工作电压下工作，达到多功能宽范围的应用。

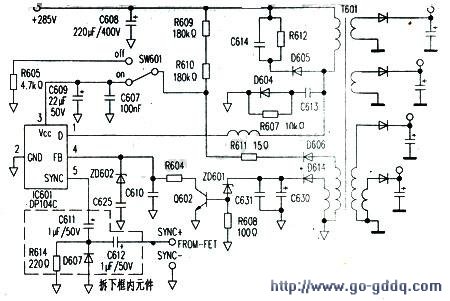

　　要适用于彩显的“万能模块”就需要增加行同步电路，彩显一般都在行变上绕有一匝行同步绕组（或小型同步变压器）引到开关电源部分，只要修改欲代换电路的同步电路，使电源振荡频率与行扫描频率同步即可。这里以代换成功的三星753DF彩显电源为例，介绍用万能模块代换厚膜DP104的方法，供参考。三星753DF电源电路如中图所示。

　　其厚膜电路为五脚的DP104C，①脚为高压驱动端，②脚为接地，③脚启动兼供电端，④脚为稳压控制，⑤脚为行扫描同步电路。改好成功的电路如下图所示。
　　
　　改动与调试电路的要点
　　
　　1.增加同步电路，在UC3842的④脚上增加一根引线，拆下彩显电源部分的C611、R614、D607、C612等其他不用元件，在上面的空位上，增加同步电路的元器件，见图3中的小虚线框内的D/Ra/Rb,其中Ra/Rb做适当调整，降低行反峰电压值，以防损坏IC的作用。

　　2.由于“万能模块”的启动电源来自开关驱动端，影响IC驱动电源的稳定。所以拆掉模块的启动电阻，把本机的原启动电路用上（拆掉一只180kΩ电阻R609），而不用“方能模块”的工作电源（前提是本机厚膜VCC电源工作电压在16～18V左右，否则有部分UC3842会因过压而停机保护），有利于模块的稳定工作和寿命。至于稳压取样电路，经本人试验与在本机开关变压器取样稳压效果同样，所以为了简便，不必改动。

　　3.如果所代换的厚膜电路工作电压为32V（大于20V时），则不必利用原机的反馈工作电压，但启动电路则可取本机启动电阻，有利于工作稳定，只要拆掉本机反馈电路即可。

　　4.全部修改好电路。检查无误后即可调试。通电试机时，应先确认“万能模块”的电压调节开关置于初始位置，应将次级负载电路断开，在主电压端（50V）接一假负载，进行试机。待输出电压正常后，再接入本机电路，由于用假负载调试的电压稍有出入。在接入信号（电脑显卡输出信号）后。再做一次调整，电压调试标准以显像管灯丝电压为准（6,3V直流电压）。其他组电压一般都能正常。

　　5.不同彩显待机开关电路设计思路不同，有控制次级为电脑供电的。有控制初级启动电源的，也有由电脑控制次级电路工作的。在采用代换电路时要处理好待机控制电路。如果原机的待机控制电路是自锁开关（如本例的三星彩显）.待机控制也可以利用万能模块的灰线关机电路。只需将原机开关把灰线一端与电源初级地相接即可。

　　6.经过多次试用。可以把该“万能模块”作为维修彩显开关电源的通用器件。只要调整好行扫描与初级电源的同步电路，一般难以修复的专用厚膜电路的开关电源均能修复。而不会降低原机的各项性能。
