一、+B电压过高
　　
　　若+B电压过高，将会使场输出块供电电压升高。从而过压击穿（无论场输出块供电是取自开关电源或行输出变压器）。导致+B电压升高的原因很多，比如取样电压滤波电容（通常为10μF／50V）失容，电源开关管b极脉宽耦合电容（通常为47μF／25V，比如三洋80P机芯中的C504、康佳T2103/T2104彩电中的C910）失容、变质，均会使+B电压升高。有必要说明的是。上述电容有时经过加热或开机工作一小段时间又会恢复正常f损坏不严重时），因此+B电压是在开机瞬间升高。

　　待你开机后再测+B电压，却完全正常。笔者曾多次遇到过这种情况。所以对此类电容最好是更新检查。此外。电源厚膜块性能不良，比如三洋83P机芯中的A301（JU0114）性能不良、开关变压器引脚虚焊、+B电压整流二极管虚焊。均会引起+B电压短时间升高，造成场输出块在开机瞬间就击穿的故障现象。

  　　二、行频过低
　　
　　若行频过低，会使取自行输出变压器输出电压作为工作电源的场输出块因电源电雎过高，功耗过大而损坏。

　　三、自举升压电容（泵电容）容量减小或升压二极管不良或开焊
　　

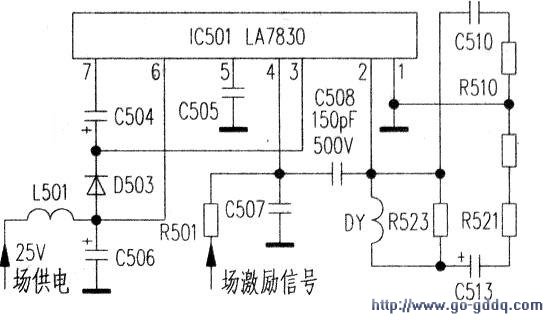

　　场输出块功率输出级常接成推挽电路。为了提高效率和满足场消隐的要求。在场逆程期间不少场块利用自举升压电路（场块外部由升压二极管D503和自举升压电容C504组成。见下图）将电源电压提升至正程期间供电电压的2倍。若升压二极管或升压电容出现故障，就会导致逆程时间延长，增加场输出块内部损耗，使其过热损坏。在场块未损坏前，由于逆程时间延长。本应在逆程期间被消隐的回扫线又出现在正程的前半段。即荧屏上部有数条回扫线出现。顺便指出：自举升压电容失容越多，场逆程时间愈长。场块愈容易损坏。

　　四、场输出块消振电容失容或开路
　　
　　部分行输出块在输入与输出端之间并联有消振电容。如熊猫3636、C54L1等彩电中的C508（150pF／500V），以保证场输出块稳定工作，若该电容失容或开路。可能导致场输出块自激（产生水平横带干扰）并导致场块严重发热而损坏。

　　五、场输出块电源滤波电容失容或限流电阻阻值增大
　　
　　场输出块24V～56V供电滤波电容有两个作用：一是滤除电源中的脉冲电压。使之成为平稳且数值恒定的直流电；二是有短时的稳压作用。

　　从而避免尖脉冲高压将场块击穿。其限流电阻作用也有二：一是限制场块冷态过大的启动电流：二是保险管作用，一旦场块击穿，它能迅速开路。从而保护电源，避免故障进一步扩大。如果上述滤波电容失容或开路。会使场块的供电直流电压下降。使场输出块内部损耗增大。发热严重而导致损坏，同时还面临过压击穿（此时电源电压中含有尖脉冲）的危险。另外，如果场块限流电阻变值增大。同样会导致场电源电压降低，致使场块内部热损耗过大而损坏。
