1.开关电源的维修
　　
　　该系列组装彩电多采用A3开关电源.

　　2.无图无声或图声均异常故障
　　
　　此类故障通常只涉及图声共用的电路或元件。在开关电源供电正常的情况下，一般不会产生在Tv状态和外部其他信号输入均同时无图无声或图声均异常的故障现象，除非单片集成电路N101损坏。这时。可采取输入外部信号试机，若图声均正常。则可按下述两种类型作出分析和判断。

　　一种是纯净光栅无伴音故障。该故障重点涉及三个部位，一是N101（3）、（4）脚的+5V（B7）供电中断或异常，因为（3）脚是图像中放电路供电，（4）脚是伴音中放电路供电，两者供电中断或异常则中放电路全部停止工作，既无图声信号，也无噪波雪花点；二是（60）脚外的图像中放APC滤波电路c122、c123有击穿短路，使图像中频信号短路到地。连同噪波信号也一并短路到地，当然无图声，无噪波点：三是M61260／M61264本身损坏或不良。

　　另一种是无图声，但有正常或相应的噪波雪花点。该现象表明中放电路可能工作。且视频检波电路没有正常工作，无法检测出图像信号，也有可能是高放电路没有谐振出IF信号。也有可能是图像自动搜索相关电路出故障。

　　N101损坏或不良的可能性也极小。这时。可分别从N101的（63）、（64）脚和预中放v102b极注入人体感应信号，正常情况下，屏幕应出现明显的噪波干扰条纹或雪花点干扰。否则应重点检查N101相应电路元件。噪波干扰正常，则故障在自动搜索和选台电路。

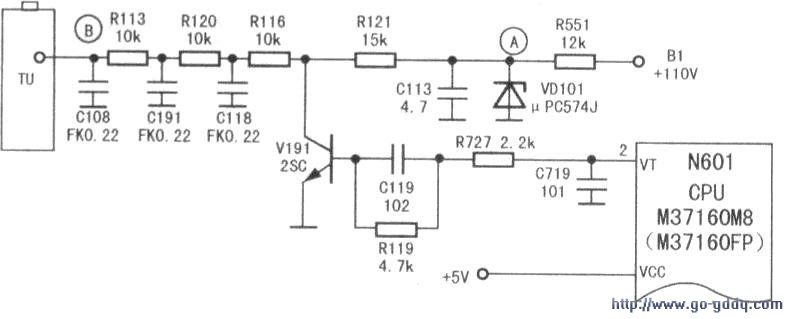

　　若初步判定故障在选台电路，应重点检测A、B两点和CPU（2）脚的静、动态电压（见图）。A点的动、静态电压应为稳定的。30V，B点的动态电压。即在自动搜台的全波段过程中，应从0V-30V变化三次，测量cPu（2）脚电压也有0V一4.5V的变化过程。如果上述过程正常，在检查替换A101无果的情况下，自动搜索没有图像时，应检查（60）脚VIFPLL及（58）-（41）脚间的元件，因为（41）脚送入的视频信号需送入到图像识别电路。

　　3.有图无声或有声无图故障
　　　　
　　此类故障多发生在单片机N101外围电路元件中。当故障现象为有图无声时，应重点检查伴音功放电路IC301及其外围元件、N101（51）脚的外围元件；当故障为有声无图时。应重点检查N101（58）-（41）脚的电路和元件，特别是v110是否损坏或不良、v110 c极供电是否中断或异常、v110外围电阻是否开路或损坏等。

　　4、屡损行管或无规律性停机故障
　　
　　应重点检查行推动级V901外围电路和元件，尤其是行推动变压器初级焊脚、R436，以及行振荡相关元件。如（7）、（19）、（43）脚等外部元件。R436是2W的中功率电阻，行推动级V901供电电流相对较大，易产生较大热量，常出现元件引脚脱焊的情况，从而出现轻则无规律性停机，重则屡损行管的故障。
