玉立牌CKFl-10B型家用电烤箱的改进方法
来源:本站整理  作者:佚名  2011-05-22 09:59:51



  玉立牌CKFl-10B型家用自动温控电烤箱,在烤制食品过程中,发现食物经常往箱内底部掉渣,尤其是烤地瓜时,掉下的残渣是液体,含有糖分,非常不好清除。经分析,在不改变原烤箱结构前提下,设计了一个接污盘和一个防污罩。经实践,改造已获成功,使用多次效果很好,具体改进方法如下:

  1.对下部加热器陶瓷支座进行改造

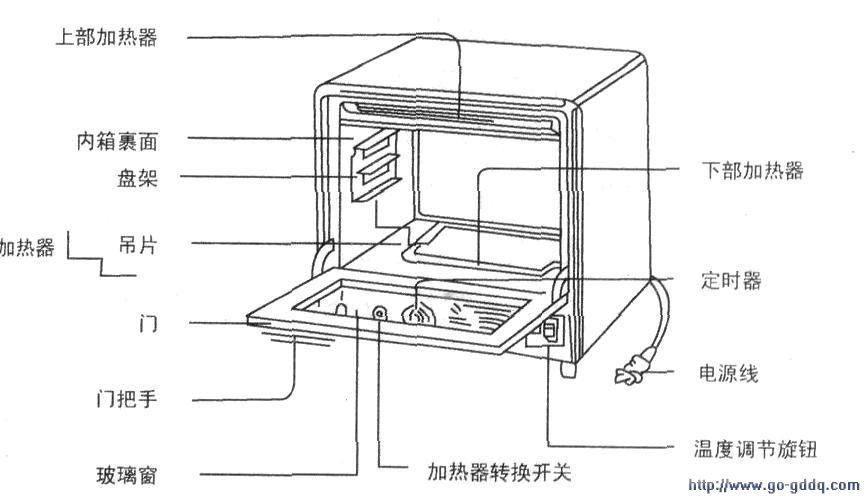

  要想使接污板全部插入烤箱底下,必须把原来固定式支座取出,改用上悬吊片吊住下部加热器,如下图所示。所谓吊片就是用厚度1mm、宽lOmm、长lOOmm薄铁片制成“L”形状吊件,上部与烤箱盘架相连接,用小钉冲出孔,铝铆钉轻铆,以不妨碍烤架盘顺利进入为准。拆开烤箱卸下陶瓷支座,用两块薄铁片带螺丝把原座孔堵平,最后把带有吊片盘架装入烤箱内,把下端绕过加热器电热管并把水平位置调整合适为止。

  2.制作接污盘

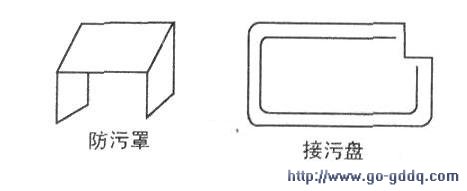

  选用厚度Imm薄铁皮,按烤箱内尺寸,加工成一个带边的接盘。此烤箱接污盘长280mm、宽250mm。其中受设计结构限制,下部加热器端头处突出一块,只好把接污盘加工成不完整状(详见上右图),经过试装抽拉自如后,用砂纸把盘各加工部进行磨光整个制作结束。

  3.制作防污罩

  由于原设计把下部加热器接线柱端头设在箱体内部并有金属盖突出在箱体内,新加工的接污盘覆盖不了此处,所以加热器端头突起处又是被污染不好清除的污物着落点。为了解决此问题,只好再自制一个防污罩。材料是1 mm厚金属片,长60mm.宽50mm、高30mm半开口状。将其扣在下部加热器接线柱端头处,试验以全覆盖上装卸自如为准(详见上左图)。
