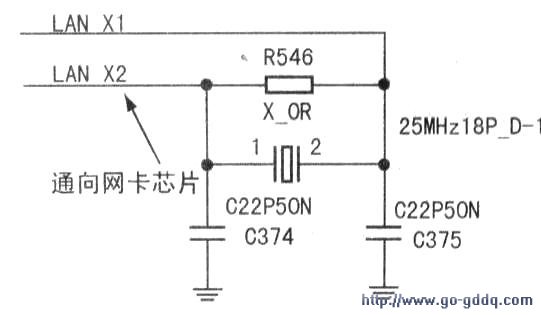

晶振本身坏的并不多，多数是网卡芯片本身坏掉，或晶振两脚的对地电容（下图中的C374和C375）被人为磕掉引起无25MHz频率。
由于板载硬网卡本身是PCI设备，所以运行在PCI总线上，PCI总线上的相关信号如果有异常也会影响硬网卡的工作，如RESET#、CLK、FRAME#、IRDY#、TRDY#、STOP#、DEVSEL#、IDSEL、C/BE[3:0]#、AD[31:0]等重要的信号如果有开路和短路，都会导致检测不到网卡。在实际的维修中，通向南桥的AD[31:0]是故障最多发的常见原因有PCI槽倒针、PCB断线、南桥损坏等。
对于AD[31:0]，可以通过测量PCI槽上ADI31:［0］线的对地阻值来发现问题所在。由于每款主板的设计和走线不同，所以测量出来的对地阻值的数值也不一定是相同的。

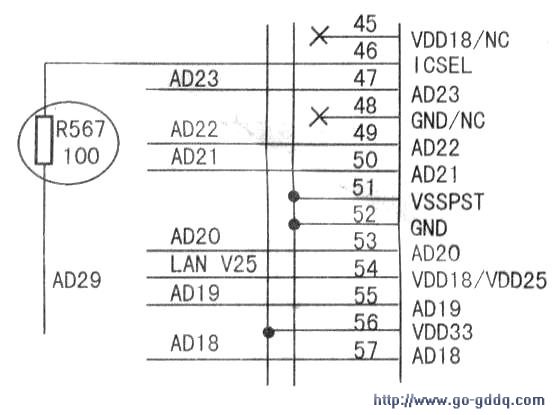

但可以依照这样一个标准，即每条AD线的对地阻值都应大于100Ω，并且都应是均值的，每条AD线的差异就在个位数范围（在这里有一点要特别注意，在测量的时候，很有可能出现某一条AD线的对地阻值与其他AD线相比会有偏差的情况，这是正常的，该条AD线上一般会串联一颗100Ω的贴片电阻后与网卡芯片的IDSEL信号连接，如下图所示，圈内的就是这颗电阻。这个信号的作用是进行PCI设备的选择，并使其读写有效，所以这条AD线上的对地阻值会与其他的AD线有十位数上的差异。而且这颗100Ω的电阻如果坏掉，也会引起检测不到网卡）当测量到AD［31：0］信号有异常的时候，首先要排除PCI槽倒针现象，以防止倒针引起的AD线短路，而后就要将网卡芯片拆掉，再进行测量，看AD［31:0]信号是否变为正常，来确认异常情况是否为南桥开、短路或PCB断线。
