常见的板载网卡故障有两种：一是检测不到网卡；二是无法连接网络。而硬网卡和软网卡又有不同的维修思路。

　　1.检测不到网卡
　　
　　（1）硬网卡

      首先耍对网卡接口到网卡芯片的线路测量对地阻值，如果过低，则网卡芯片内部已经短路，这种情况多数是由于在雷雨天气中使用电脑，导致雷电中的高压由网线进入网卡芯片，在瞬间将网卡芯片击穿所致。这也是夏季中最常见的网卡芯片故障。遇到这种故障，直接对网卡芯片进行更换即可。

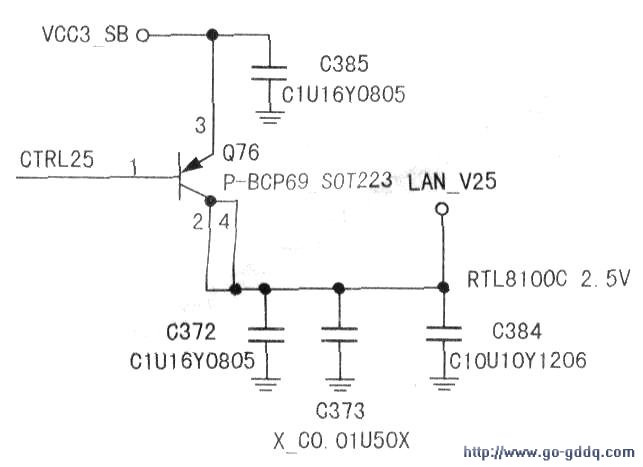

　　接着要测量网卡的工作电压。常见的10OM网卡，以RTL8100C为例，其工作电压为2.5V。1000M网卡以RTL8110S为例，工作电压为1.8V和1.5V，此电压可以在网卡周边的三极管、MOS管或稳压元件上测量得到，其电压不能有很大的偏差，如果有偏差，就要检查相关电路的三极管、MOS管及稳压元件工作是否正常。同时，还要对MOS管或稳压元件的输出端的对地阻值进行测量，如果其对地阻值低于50Ω。则网卡芯片工作电压短路，要对网卡芯片进行更换。下图所示为2.5V电压的电路原理图，网卡芯片给图1中的Q76三极管提供一个CTRL25控制电压，用来将VCC3_SB电压转换为网卡工作所需的LAN_V25电压，1.8V和1.5V电压的产生原理与此基本相同。

　　测量完硬网卡的工作电压，接着要检查网卡的基准频率是否是正常，其频率为25MHz。由图2可以看到，25MHz频率由晶振X4产生。可以用示波器或频率计来测量主板背面晶振的引脚，观察其频率是否为25MHz以及波形是否正常。如不正常，则测量两个引脚的对地阻值，如果阻值偏小（低于50Ω）则硬网卡芯片损坏。
