创维PDP更换电源板后的处理方法
来源:本站整理  作者:佚名  2011-05-29 07:57:56



 一、基本方法:(电源板安装在整机上,测试时用红表笔插到各路插座上)

1、              在不开机的状态下,用“万用表”欧姆档测各路输出对地电阻,如有某一路对地短路,则将连在该路的连接线拔下,再测试该路输出是否对地短路来判断是电源板的问题还是PDP模块上其他板的问题,如是电源板的问题,则申请新电源板换上。

2、              在冷测各路输出都没有对地短路之后,就可开机测试各路输出的电压,在这个时候要注意两点,一是看有无电压,二是电压是否达到要求。(每个PDP屏上都有高电压的数值,如VsVsetVeVsCANVa等,另外还有D5VVG15VD5VD3.3VD12V等等)

二、43PAAHV用电源各路输出电压的调节:

VS调节所对应的电位器是VR1

VA-------------------------------VR7

VE-------------------------------VR5

VSCAN-------------------------VR6

VSET----------------------------VR4

三、43PABHV43PCAHV用电源各路输出电压的调节

VS调节所对应的电位器是VR8004

VE-------------------------------VR8008

VSET----------------------------VR8003

VSCAN-------------------------VR8005

VA-------------------------------VR601

四、50PCAHW用电源各路输出电压的调节

VS调节所对应的电位器是VR8009

VA-------------------------------VR8004

LG V6电源板

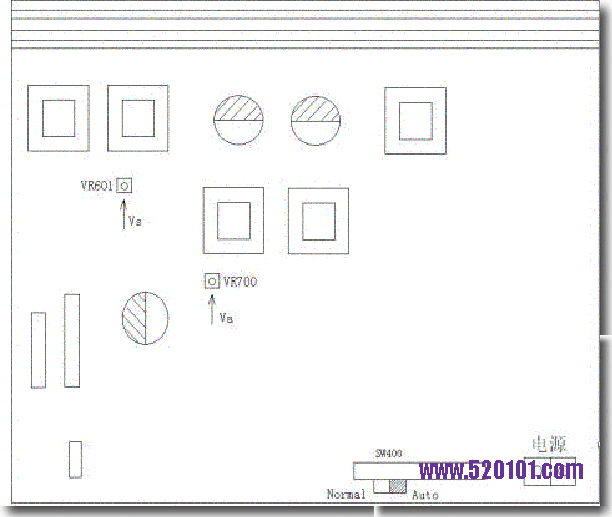

一、关键位示意图

二、上电自检操作:

1、将电源线经电源开关连接到交流220伏电压;

2、        将电源板上的状态开关(板上的SW400)拨到“Auto”档位,开启电源开关,测试相应输出端子应有电压;

3、        用高精度数字电压表直接测量输出端子上的电压以检测其输出电压正确与否;

4、        出现异常现象应立即断掉电源,等候处理;

三、总装操作:

1、检查其电源板上的状态开关(SW400)是否拨到“NORMAL”档位;

2、进入上电工序后检测其VsVa电压是否与PDP屏规格电压一致,否则应微调其电源板上相应微调电位器将电压调致规定值;

3、对板上的微调电位器进行封胶固定。
