海信TLM32E29/TLM3233D液晶彩电高压变压器打火的处理方法
来源:本站整理  作者:佚名  2011-07-09 13:37:20



  在海信TLM32E29、TLM3233D等型32英寸液晶彩电中,电源电路与背光灯驱动电路合在一块板上,即常说的整合板或IP板,该板的型号为B0701-001。

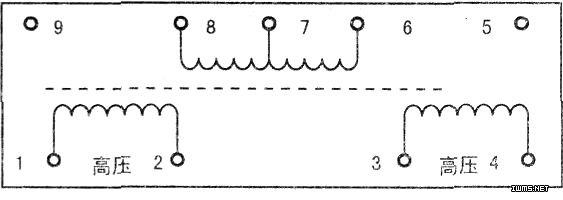

  实修中该板上的高压变压器引脚根部易打火,从而导致高压绕组断路,更有甚者还会在电路板上留下一个窟窿。该变压器的型号为4301H910103(GP)或4301H720057(GP)。其内部绕组如下图所示,中间为初级绕组((6)~(8)绕组),两端为高压绕组((1)~(2)和(3)~(4)绕组)。初级绕组的直流电阻约为80Ω,高压绕组的直流电阻约为1850Ω。

  当某一高压绕组断路后,便会出现开机屏闪亮一下随即黑屏的故障现象。

  在早些时候,由于此型高压变压器难以购买到。尽管该板成本较高。用户不易接受,但别无选择,只好更换整板。时间一长,便积累了几块这样的坏板(仅一只高压变压器损坏),于是在后期的修理中,遇此故障均通过更换变压器来解决。事后发现,无论是换板还是更换高压变压器,修复后不久板上的变压器均易再次打火损坏。曾怀疑板上其他地方有问题,但反复检查,并对相关元件进行代换,故障仍易复发,用户对此意见较大。

  前不久,从一位同行处得知:早期产的该变压器可靠性较差,现已推出其改进型(市面上有售),变压器的上下面均用绝缘物密封,估计是为了防止高压打火。购来改进型变压器,实测数据如下:初级绕组的直流电阻约为71Ω,电感量约为60.8mH;高压绕组的直流电阻约为1050Ω,电感量约为1.7mH。经试验,更换上改进型的高压变压器后再未出现打火损坏的情况。
