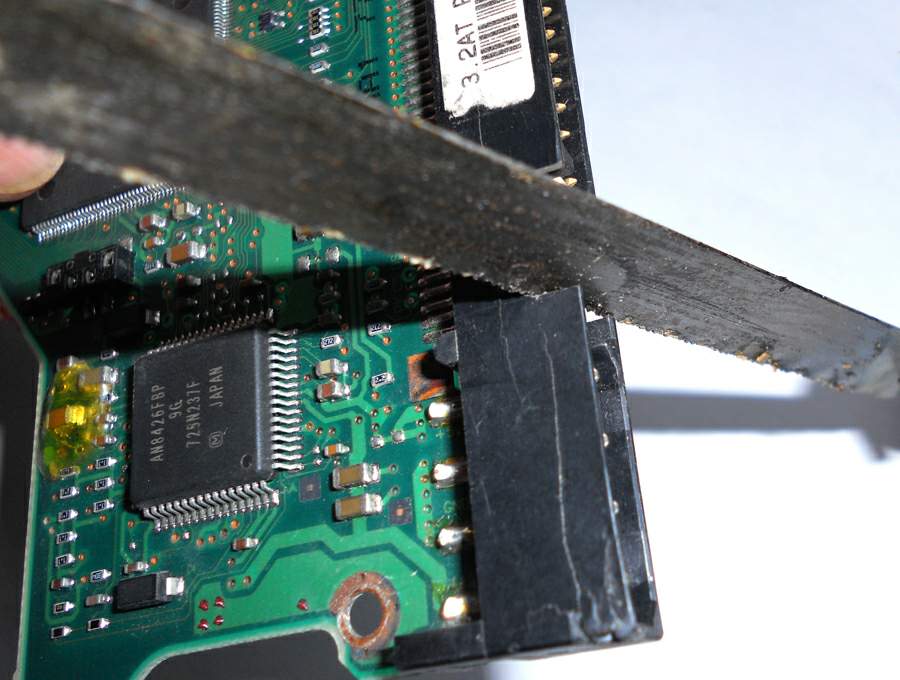

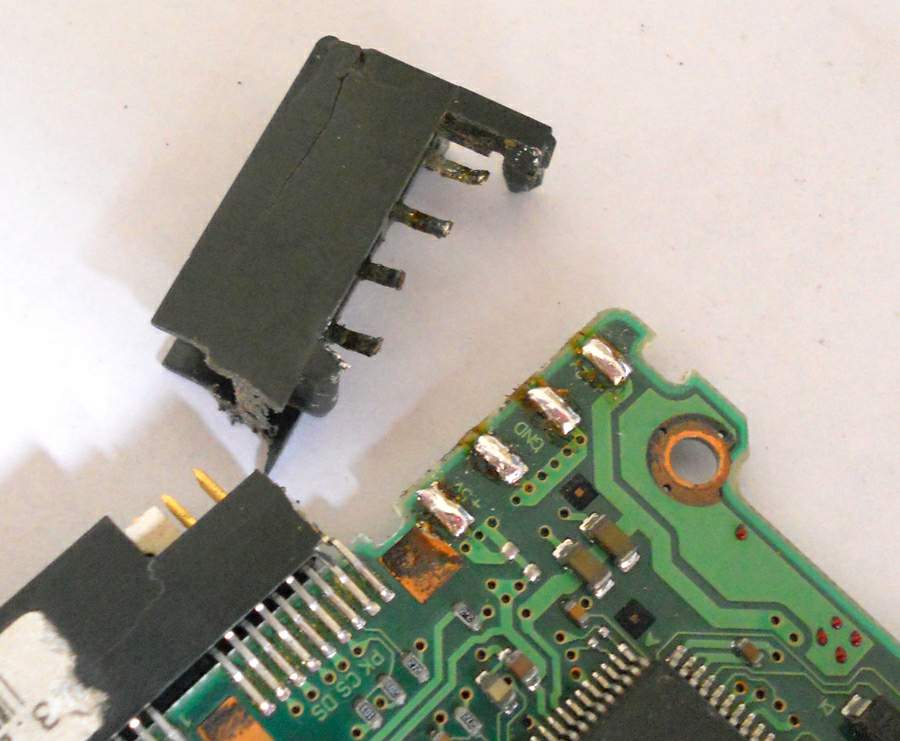

第三步：用锯子将转接线的IDE接口约1cm处锯断（如图6），锯的时候只锯接口的塑料部分，不要将其中的金属插针锯断了。接着IDE接口一分为二，4条电源线插针也脱离出了（如图7）。

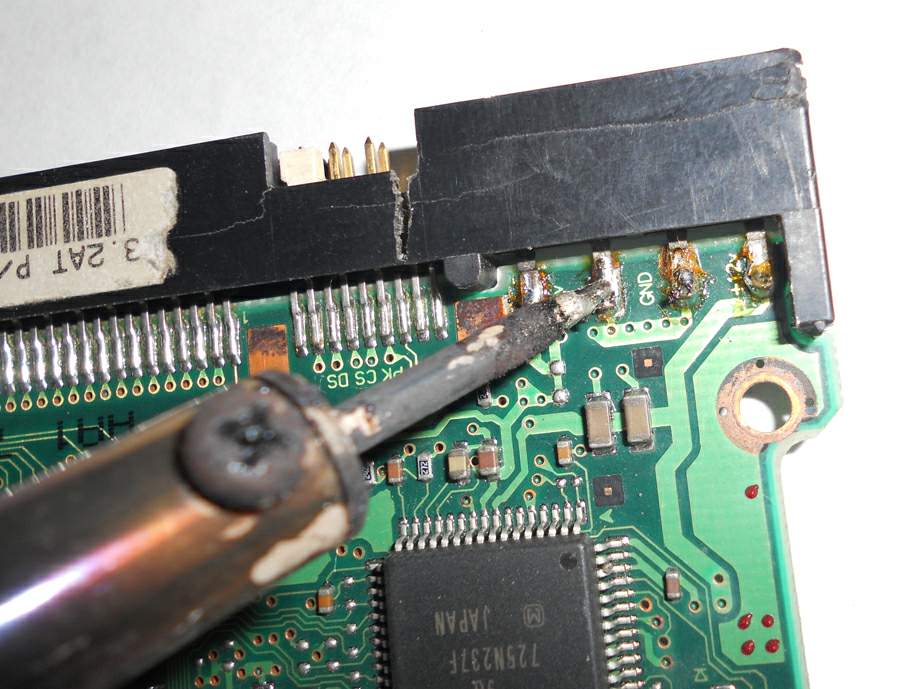

    第四步：用切口钳将4条电源线插针约15mm处切断，再用尖头钳将切口处尽量夹紧夹小，接着就用烙铁将插针一一焊接在硬盘的IDE电源触点上（如图8）。需要注意的是，事先要将触点清理干净，并加入助焊剂，这样才能焊接牢固。而且要用钳子夹住插针焊接，不要用手捏着，因为烙铁的高温会从金属插针迅速传递到手指上，造成烫伤。

    第五步：当插针焊接好后，将插针上的倒钩用镊子挑起来，将前面锯断的IDE接口套上去（如图9）。需要注意安装方向，有斜口的一方朝向硬盘上部。虽然在插针倒钩的作用下，还算比较紧密，但为了在以后的插拔时更插拔，最好用热熔胶将接口和电路板粘接起来。

    小结
    最后将电路板安装后硬盘上，插上电脑的IDE电源和数据线（如图10），开机测试硬盘完全恢复正常，使用了很久，问题再也没有发生过。经常玩DIY的朋友需要注意了，类似的故障并不少见，但却相当具有隐蔽性。配件的接口部分其实是十分脆弱的，拆装配件时，需要小心翼翼才好。另外，这种维修方法同样适合采用了D型4PIN电源接口的设备，如IDE光驱、显卡等。
